🔧 Definições Técnicas – Atuadores Pneumáticos
1. Ação Simples (Single Acting – Retorno por Mola)
O atuador de ação simples é projetado com uma câmara única de pressão e um elemento elástico de retorno (geralmente uma mola helicoidal ou conjunto de molas concêntricas). Sua função baseia-se em dois princípios:
- Pressurização ativa: Quando o ar de controle proveniente do posicionador entra pela porta de entrada (geralmente via sinal de 3–15 psi ou 0,2–1 bar), ele atua sobre o pistão ou diafragma, deslocando o eixo ou haste da válvula na direção de operação (abrir ou fechar).
- Retorno por mola: Quando o ar de controle é aliviado (por falha de energia, perda de sinal, ou comando de segurança), a mola interna exerce força contrária, empurrando o atuador de volta à sua posição inicial, que deve coincidir com a posição de segurança (fail-safe) da válvula.
Características técnicas:
- Possui apenas uma porta de entrada de ar.
- A força de atuação é a diferença entre a força pneumática e a resistência da mola.
- A mola define a posição segura: “fail-open” ou “fail-close”.
- O dimensionamento exige atenção ao contrabalanceamento entre a pressão de ar e a carga da mola, que afeta o tempo de resposta, a velocidade e o torque disponível.
Tipos comuns de construção:
- Atuador tipo diafragma (spring-return): Usado amplamente em válvulas de controle lineares (globo, diafragma), especialmente em tamanhos pequenos e médios. Excelente sensibilidade e resposta suave.
- Atuador tipo pistão com mola (rack & pinion ou scotch yoke): Comum em válvulas rotativas como válvulas de esfera e borboleta. Fornece maior torque para válvulas com giro de 90°.
Exemplo prático de aplicação:
- SDV em linha de gás: Ao detectar uma condição de emergência, o ar de controle é aliviado, a mola fecha a válvula automaticamente, mesmo sem energia elétrica ou ar comprimido disponível – garantindo segurança de processo.

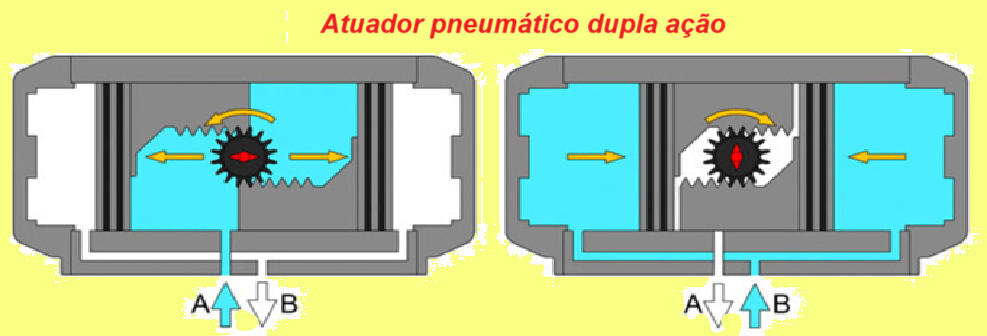

2. Ação Dupla (Double Acting)
Os atuadores de ação dupla são construídos com duas câmaras de pressão, permitindo controle ativo nos dois sentidos do movimento: abertura e fechamento da válvula. Não há mola de retorno, e o movimento depende exclusivamente do sinal de ar em ambas as direções.
Funcionamento:
- O ar comprimido é enviado alternadamente para um lado do pistão/diafragma enquanto o outro lado é aliviado. Isso força o eixo ou haste da válvula a se mover na direção desejada.
- O posicionador regula dinamicamente a quantidade de ar em cada câmara, garantindo controle preciso da posição da válvula em qualquer ponto do curso.
- Em caso de falha de ar ou sinal, a válvula tende a permanecer na posição atual (fail-last), exceto se houver um sistema auxiliar, como:
- Acumuladores pneumáticos (armazenam ar para uma última operação);
- Molinetes hidráulicos ou sistemas redundantes de energia.
Características técnicas:
- Possui duas portas de entrada/saída de ar.
- Oferece força de atuação total nos dois sentidos, o que permite superar cargas maiores.
- Mais adequada para controle de alta precisão, especialmente em processos críticos ou válvulas de grande porte.
- Não há retorno automático sem arranjos externos — o comportamento em falha deve ser projetado com cuidado.
Tipos comuns de construção:
- Pistão tipo rack & pinion ou scotch yoke (ação simétrica ou assimétrica): Muito usado em válvulas rotativas.
- Atuadores lineares de duplo efeito: Usados em válvulas globo de grande porte ou sistemas onde a precisão e força são críticas.
Exemplo prático de aplicação:
- Válvula choke em poço de petróleo: Deve manter a abertura precisa para controlar a vazão de produção. Em caso de falha de ar, a válvula permanece na última posição para evitar flutuações ou perda de produção até que a condição seja resolvida.
Exemplos de Aplicação por Tipo de Atuador
Atuador de Ação Dupla – Aplicações Típicas com Justificativa Técnica
✅ 1. Válvulas de Controle de Grande Porte (≥ 10″)
Justificativa da escolha:
Válvulas de grande diâmetro exigem alto torque ou força de atuação para vencer o atrito dos internos, a pressão diferencial elevada e, muitas vezes, cargas desbalanceadas durante o curso. Atuadores de ação dupla utilizam pressão nos dois sentidos do movimento, aproveitando a força pneumática integral para empurrar e puxar o pistão, oferecendo capacidade de manobra robusta e controle estável em válvulas pesadas ou de alta resistência.
Exemplo real:
Válvula borboleta de 16″ em uma linha de condensado, que precisa regular vazão em um processo de desaeração sob pressão. Um atuador de ação simples não teria força suficiente para realizar manobras rápidas e precisas com confiabilidade.
✅ 2. Válvulas Choke de Produção (Petróleo e Gás)
Justificativa da escolha:
As válvulas choke são usadas para regular a vazão de fluidos altamente pressurizados e multifásicos (óleo, gás e água). Nestes casos, é essencial manter a posição da válvula com precisão para evitar instabilidades no processo ou surto de produção. Atuadores de ação dupla mantêm a válvula em sua última posição (fail-last) durante falhas de energia ou ar comprimido, o que evita distúrbios bruscos no escoamento e permite tempo de reação para ações corretivas.
Exemplo real:
Plataformas P-51 e P-56, com válvulas choke equipadas com atuadores elétricos de ação dupla (Ex: Rotork IQ) que mantêm a posição em falha para garantir a integridade do poço até o retorno da operação.
✅ 3. Processos com Alta Variabilidade Dinâmica (Controle Avançado)
Justificativa da escolha:
Em aplicações onde há rápida variação de carga, como em reatores químicos, sistemas de injeção de vapor, gás ou catalisadores, ou em linhas de controle de pressão para compressores, é necessário que o atuador reaja com rapidez, rigidez e precisão ao sinal de controle. Atuadores de ação dupla são ideais aqui por permitir ajustes bidirecionais contínuos, com excelente resposta à modulação de sinal via posicionadores digitais.
Exemplo real:
Controle de vazão de gás natural para turbinas em uma planta de cogeração: mudanças de demanda de carga exigem ajuste em milissegundos. O atuador de ação dupla permite esse nível de precisão, sem atraso ou “histerese” causada por molas.
⚙️ Vantagens Técnicas – Atuadores de Ação Dupla
- Torque total bidirecional: A pressão atua nos dois sentidos do curso, maximizando a força útil disponível para abrir ou fechar a válvula sob carga.
- Resposta rígida e rápida: O movimento é mais preciso e menos suscetível a variações ou instabilidade causadas por contrapressão ou oscilação de sinal.
- Maior controle sobre todo o curso: Permite posicionamento fino, ideal para sistemas com PID agressivo ou válvulas com características não lineares.
- Flexibilidade de projeto: Permite definir a lógica de falha de forma externa (com acumuladores, válvulas de retenção, vent valves), adequando-se a requisitos de segurança sem depender exclusivamente da mola.
⚙️ Atuador de Ação Simples (Single Acting – Retorno por Mola)
O atuador de ação simples opera com pressurização em um único sentido do movimento e retorno à posição de segurança por meio de uma mola interna. Esse mecanismo garante uma posição definida em caso de falha, sendo amplamente utilizado em aplicações onde segurança operacional é prioritária.
🛠️ Princípio de Funcionamento
- Pressurização ativa:
O ar de controle (proveniente do posicionador ou controlador pneumático) entra pela porta única de entrada, exercendo força sobre o pistão ou diafragma, deslocando o atuador na direção da operação desejada (abrir ou fechar a válvula). - Retorno por mola:
Na ausência de ar (por falha no sistema, perda de energia ou comando de emergência), a mola empurra o mecanismo de volta à posição pré-definida, conhecida como posição de falha segura (fail-safe), que pode ser aberta ou fechada, conforme a lógica de segurança do processo.
✅ Características Técnicas Relevantes
- Possui apenas uma entrada de ar (ação unidirecional).
- A força total de atuação é determinada pela diferença entre a pressão do ar e a força da mola.
- A mola define o comportamento em falha – seja fail-open (abre na falha) ou fail-close (fecha na falha).
- O dimensionamento adequado da mola é essencial para garantir tempo de resposta, torque suficiente e estabilidade.
- A posição de segurança é passiva, ou seja, ocorre sem necessidade de energia externa.
🏗️ Tipos Comuns de Construção e Justificativas Técnicas
🔹 Atuador Tipo Diafragma (Spring-Return)
- Aplicação típica: Válvulas de controle lineares (globo, diafragma).
- Tamanhos usuais: Pequeno a médio porte (DN ≤ 8″).
- Vantagens:
- Alta sensibilidade a variações de pressão de controle (ideal para malhas de controle de precisão).
- Operação suave e estável, com baixa histerese.
- Construção simples, leve e de fácil manutenção.
- Motivo da escolha:
Ideal para processos onde o controle fino e a confiabilidade em posição de segurança são essenciais, como controle de vazão em reatores, tanques de mistura e sistemas de aditivos químicos.
🔹 Atuador Tipo Pistão com Mola (Rack & Pinion ou Scotch Yoke)
- Aplicação típica: Válvulas rotativas (esfera, borboleta).
- Tamanhos usuais: Médio a grande porte com torque moderado.
- Vantagens:
- Geração de torque elevado com curso angular (90°).
- Permite aplicação em válvulas de maior resistência ao movimento.
- Mais robusto para serviços de bloqueio e controle ON/OFF com lógica de segurança.
- Motivo da escolha:
Utilizado quando é necessário acionamento rotativo com retorno automático em situações críticas, como em sistemas de alívio de pressão, bloqueios emergenciais ou intertravamentos operacionais.
🧪 Exemplo Prático de Aplicação e Justificativa
🔸 SDV (Shutdown Valve) em Linha de Gás Natural
- Contexto:
Em plantas de gás natural, segurança é fundamental. Uma válvula de bloqueio de emergência (SDV) deve fechar imediatamente caso haja perda de energia elétrica ou de ar de controle. - Escolha técnica:
Atuador de ação simples com retorno por mola garante que a válvula feche automaticamente em falha, sem depender de qualquer fonte externa de energia. - Justificativa:
A mola interna exerce o fechamento mesmo na ausência total de ar comprimido, assegurando que a linha seja isolada em caso de emergência. Este é um requisito de segurança de processo, conforme normas como API 556, IEC 61508/61511 e práticas recomendadas de instrumentação.
🧩 Resumo das Vantagens Técnicas – Ação Simples
| Característica | Vantagem Técnica |
|---|---|
| Posição segura passiva | Atua mesmo sem energia (fail-safe confiável) |
| Menor complexidade pneumática | Menor número de válvulas e tubulações auxiliares |
| Fácil manutenção | Menor número de componentes móveis e menor desgaste |
| Ideal para segurança de processo | Aplicações críticas com lógica de abertura ou fechamento automático |
Seleção e dimensionamento de atuadores para válvulas – Dicas de Instrumentação
