Introdução – A Importância das Válvulas de Esfera nos Sistemas Industriais
As válvulas de esfera são dispositivos de bloqueio e controle amplamente utilizados em sistemas industriais que transportam fluidos sob pressão — líquidos, gases ou vapores. Sua versatilidade operacional, combinada à robustez construtiva e à baixa exigência de manutenção, faz com que sejam componentes estratégicos em setores como petróleo e gás, processos químicos, geração de energia, tratamento de água e HVAC.
Projetadas para operar com giro de ¼ de volta, essas válvulas permitem abertura e fechamento rápidos com excelente estanqueidade, mesmo sob condições severas de pressão e temperatura. Além disso, sua geometria interna proporciona baixo coeficiente de perda de carga quando em posição totalmente aberta, favorecendo o desempenho hidráulico dos sistemas.
A diversidade de configurações disponíveis — como passagem plena ou reduzida, esfera flutuante ou montada (trunnion), corpo bipartido ou tripartido — permite atender a requisitos específicos de cada processo, desde sistemas utilitários até aplicações críticas com fluidos corrosivos, inflamáveis ou tóxicos.
Este guia tem como objetivo apresentar uma análise técnica e aplicada sobre os diferentes tipos de válvulas de esfera, seus componentes internos, critérios de seleção e as principais recomendações para especificação em projetos industriais. A proposta é oferecer uma base sólida de conhecimento para engenheiros de projeto, manutenção, suprimentos, integradores e contratantes EPC, contribuindo para decisões técnicas mais assertivas, seguras e eficientes.

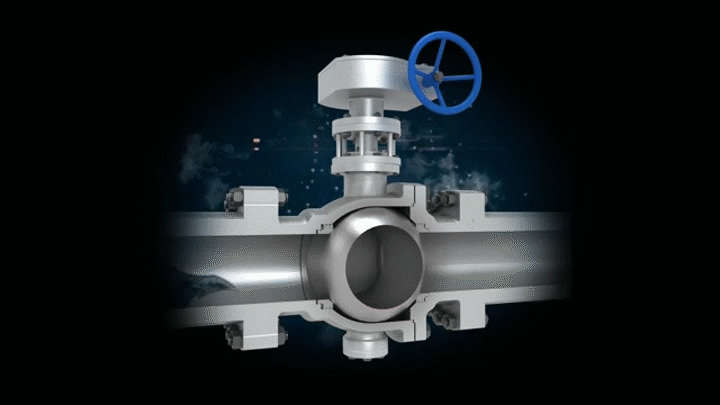

O que são válvulas de esfera?
As válvulas de esfera são válvulas de ¼ de volta que utilizam uma esfera rotativa com um orifício perfurado em seu centro para controlar o fluxo de fluidos. A rotação da esfera — normalmente 90 graus — determina se o fluxo está liberado ou bloqueado. Quando a esfera está alinhada com a tubulação (orifício paralelo ao fluxo), a válvula está aberta, permitindo passagem quase irrestrita do fluido. Já na posição fechada, a esfera gira de modo que o orifício fique perpendicular ao fluxo, bloqueando completamente a passagem.
Do ponto de vista técnico, o princípio de vedação das válvulas de esfera se baseia no contato entre a superfície esférica e os anéis de vedação (normalmente feitos de PTFE, elastômeros ou materiais metálicos em válvulas especiais). Essa vedação forma uma barreira efetiva, resistente a vazamentos mesmo sob altas pressões e variações de temperatura.
As válvulas de esfera são particularmente valorizadas pela operação rápida, simples — um quarto de volta é suficiente para abrir ou fechar totalmente — e pela capacidade de automação facilitada, pois o movimento rotativo é facilmente adaptado a atuadores pneumáticos, elétricos ou hidráulicos.
Além disso, essas válvulas apresentam baixa perda de carga em posição aberta, já que o fluido flui praticamente em linha reta pelo orifício da esfera, minimizando turbulências e restrições. Isso as torna ideais para aplicações onde o controle rápido de fluxo ou o bloqueio seguro são necessários, como em linhas de processo químico, sistemas de gás natural, e redes de água industrial.
Por outro lado, apesar da eficiência no on/off, o uso da válvula de esfera para controle fino de vazão (modulação) não é recomendado, pois a geometria da esfera e o perfil do orifício geram um fluxo altamente turbulento e não linear, o que dificulta a precisão no controle proporcional.
Função e Aplicações das Válvulas de Esfera
As válvulas de esfera são dispositivos mecânicos projetados para permitir ou interromper o fluxo de fluidos em sistemas pressurizados por meio da rotação de um elemento esférico interno. Embora seu uso mais comum esteja em funções de bloqueio (on/off), sua versatilidade permite aplicação em uma ampla gama de cenários industriais — desde sistemas de utilidades gerais até processos críticos em indústrias químicas, petroquímicas e de energia.
Sua construção robusta, aliada à operação rápida (¼ de volta), torna esse tipo de válvula particularmente útil em sistemas que exigem respostas imediatas, como linhas de emergência, isolamento rápido de equipamentos e sequências automatizadas de controle. Além disso, sua geometria interna reduz pontos de retenção de fluido, o que favorece o uso em fluidos com partículas em suspensão, sem comprometer a estanqueidade.
Por conseguirem operar sob altas pressões e temperaturas, com baixa exigência de manutenção, as válvulas de esfera são frequentemente especificadas em ambientes agressivos ou de difícil acesso, onde confiabilidade e durabilidade são essenciais.
Características Construtivas das Válvulas de Esfera
Do ponto de vista construtivo, a válvula de esfera é composta por um corpo (mono, bi ou tripartido) que abriga uma esfera metálica perfurada. Essa esfera é conectada a uma haste que transmite o torque de um atuador — que pode ser manual, pneumático, elétrico ou hidráulico. A vedação entre a esfera e o corpo é garantida por assentos (seats) de materiais como PTFE, RPTFE, PEEK ou mesmo metálicos, dependendo das condições do processo.
Externamente, a válvula pode ser fornecida com conexões flangeadas, roscadas ou para solda, conforme o padrão de instalação requerido. O dimensionamento (DN, PN ou Class ANSI), o tipo de passagem (plena ou reduzida) e a presença de elementos de segurança, como trava de bloqueio (lock-out), vão depender diretamente da aplicação e do setor em que será utilizada.
Em aplicações de maior criticidade, como em gasodutos ou linhas de produtos tóxicos, é comum a adoção de válvulas trunnion mounted, com esferas suportadas em dois pontos, garantindo menor torque operacional e maior controle sobre os esforços de vedação.
2. Componentes Estruturais e Funções Técnicas
2.1 Corpo (Body)
- O que é : Estrutura principal que abriga os demais componentes e conecta a válvula ao sistema de tubulação. Pode ser fabricado em materiais como aço inoxidável, aço carbono ou ligas especiais, dependendo da aplicação.
- Material: Aço carbono (ASTM A216 WCB), aço inox (ASTM A351 CF8M), ou ligas especiais (Inconel, Duplex)
- Padrões de conexão:
- Flangeado (ASME B16.5/B16.47)
- Rosqueado (NPT, BSP)
- Solda butt-weld (ASME B16.25)
- Pressão de trabalho: Classe 150 a 2500 (ANSI/ASME)
- Tratamento superficial: Revestimento epóxi ou electropolimento para corrosão
2.2 Esfera (Ball)
- O que é: Elemento central com um orifício (furo) que permite ou bloqueia o fluxo. A esfera gira 90° para abrir ou fechar a válvula, proporcionando operação rápida.
- Geometria: Full bore (diâmetro = tubulação) ou Reduced bore (1 tamanho abaixo)
- Acabamento superficial:
- Ra ≤ 0,8 μm para vedação eficiente (ISO 4288)
- Revestimento em PTFE ou CrC para abrasão
- Material:
- Aço inox 316L (para corrosão)
- Titânio (para serviços criogênicos)
2.3 Assento (Seat)
- O que é: Superfície de vedação que garante estanqueidade quando a válvula está fechada. Normalmente feita de materiais resilientes como PTFE (teflon) ou elastômeros, dependendo das condições de temperatura e pressão.
- Tipos:
- Metal-to-metal: Para alta temperatura (>400°C)
- Soft-seated (PTFE, PEEK, Nylon): Para vedação zero leakage (Fugitive Emission < 100 ppm)
- Teste de vedação:
- API 598: Bubble-tight (0 bubbles/min)
- ISO 5208: Classe A (estanqueidade total)
2.4 Haste (Stem)
- O que é: Conecta a esfera ao mecanismo de acionamento, transmitindo o movimento rotacional. É projetada para resistir a esforços mecânicos e evitar vazamentos.
- Projeto antiejeção: Prevê falha catastrófica (segundo API 6D)
- Material: Aço inox 17-4PH (HRC ≥ 35)
- Conexão com esfera: Chaveta ou acoplamento tronco-cônico (autolimpante)
2.5 Atuador (Actuator)
- O que é:Dispositivo que controla a abertura e fechamento da válvula. Pode ser manual (alavanca ou volante), pneumático, elétrico ou hidráulico.
- Tipos:
- Manual: Alavanca ou volante (torque ≤ 250 Nm)
- Pneumático: Rack-and-pinion (para tempos < 5s)
- Elétrico: Motor com limit switch (para controle remoto)
- Curva torque x ângulo: Deve compensar o breakaway torque inicial
2.6 Sistema de Vedação
O que é: Gaxeta: Vedação que impede vazamentos ao longo da haste, geralmente composta por anéis de PTFE ou grafite.
| Componente | Função Técnica | Material Típico |
|---|---|---|
| Gland Packing | Vedação dinâmica da haste | Grafite + Inox (ASTM F2328) |
| O-rings | Vedação estática | Viton®, EPDM, Kalrez® |
| Gland Flange | Ajuste de compressão | Aço carbono ASTM A105 |
Gaxeta: Vedação que impede vazamentos ao longo da haste, geralmente composta por anéis de PTFE ou grafite.
Aplicações Industriais
As válvulas de esfera são versáteis e atendem a uma ampla gama de indústrias. Abaixo, destacamos algumas aplicações específicas:
- Petróleo e Gás: Usadas em oleodutos, gasodutos e plataformas offshore para controle de fluxo de hidrocarbonetos. Válvulas de furo total são preferidas para minimizar perdas de pressão.
- Processamento Químico: Ideais para fluidos corrosivos, desde que fabricadas com materiais resistentes, como aço inoxidável ou ligas especiais (ex.: Hastelloy).
- Tratamento de Água: Empregadas em estações de tratamento para controle de água bruta ou tratada, com válvulas de furo reduzido sendo comuns devido ao custo acessível.
- Indústria Farmacêutica e Alimentícia: Válvulas de três peças ou de entrada superior são usadas devido à facilidade de limpeza e conformidade com normas sanitárias.
- HVAC: Controlam o fluxo de água ou vapor em sistemas de aquecimento e resfriamento, com válvulas V-port sendo ideais para modulação.
Importância de escolher o tipo certo de válvula de esfera
A seleção adequada do tipo de válvula de esfera é um fator determinante para o desempenho . Uma escolha criteriosa impacta diretamente a operacionalidade, a segurança e os custos de manutenção dos equipamentos, além de otimizar o consumo energético e reduzir paradas não planejadas.
Cada tipo de válvula de esfera apresenta variações projetadas para atender condições específicas de operação, como faixa de vazão, pressão, temperatura, resistência química e propriedades do fluido ou gás em escoamento. Considerar essas variáveis é fundamental para garantir que a válvula suporte as condições do processo sem comprometer sua integridade ou desempenho.
Vantagens de escolher a válvula correta:
- Adequação à pressão e temperatura: Por exemplo, válvulas com esfera metálica e assentos metálicos são indicadas para altas temperaturas e pressões elevadas, comuns em processos petroquímicos. Elas resistem melhor ao desgaste e deformações térmicas, embora apresentem custos iniciais maiores e possam demandar manutenção especializada.
- Resistência à corrosão: Em sistemas que transportam fluidos agressivos, como ácidos ou soluções salinas, válvulas com revestimentos especiais (PTFE, DuPont™ Halar®) ou feitas em materiais inoxidáveis garantem maior durabilidade e evitam falhas prematuras. A desvantagem é o custo elevado e limitações em termos de pressão máxima.
- Eficiência hidráulica: Válvulas full bore (passagem plena) permitem fluxo com baixa perda de carga, essenciais em linhas onde se busca minimizar a queda de pressão para economizar energia. Por outro lado, válvulas de passagem reduzida (reduced bore) apresentam menor custo e peso, mas aumentam a perda de carga e podem gerar pontos de cavitação se não dimensionadas corretamente.
Desvantagens de uma escolha inadequada:
- Selecionar uma válvula subdimensionada para pressão ou temperatura pode resultar em falhas mecânicas, vazamentos e necessidade de substituição precoce.
- Válvulas com materiais inadequados para o fluido podem sofrer corrosão acelerada, causando contaminação do processo e riscos à segurança.
- Usar válvulas de passagem reduzida em sistemas que exigem alta vazão pode gerar restrição de fluxo, aumento de consumo energético e desgaste por cavitação.
Exemplo prático:
Em uma planta de tratamento de água que manipula água bruta com presença de cloretos, a escolha de uma válvula de esfera em aço carbono pode levar a corrosão rápida. Optar por uma válvula em aço inox A316L com assento PTFE aumenta a durabilidade, reduz paradas para manutenção e garante a qualidade do fluido tratado.
Portanto, a correta análise das condições de operação (pressão, temperatura, composição do fluido, vazão e características do processo ) aliada ao conhecimento das especificações técnicas das válvulas, é essencial para a tomada de decisão que resultará em maior segurança, eficiência e economia para a planta industrial.
Olá! Segue uma versão aprimorada do texto, com melhor contextualização, linguagem mais clara e fluida, organização otimizada e correções de redundâncias e erros. O objetivo foi tornar o texto mais profissional, conciso e fácil de entender, mantendo todas as informações técnicas relevantes.
Fatores que Influenciam o Torque em Válvulas de Esfera
O torque necessário para operar uma válvula de esfera depende de diversos fatores, como o tamanho da válvula, a pressão e temperatura do fluido ou gás, e a densidade do meio que atravessa a válvula. A seguir, detalhamos cada um desses fatores e apresentamos uma tabela com valores aproximados de torque para diferentes tamanhos de válvulas.
1. Tamanho da Válvula
Válvulas com maior diâmetro interno exigem mais torque para operação. Isso ocorre porque o conjunto de esfera e haste em válvulas maiores é mais pesado, demandando maior força para girar e superar a resistência mecânica.
2. Pressão e Temperatura
Pressões ou temperaturas mais altas do fluido ou gás que passa pela válvula aumentam a resistência contra o conjunto de esfera e haste, elevando o torque necessário. Condições extremas requerem válvulas projetadas para suportar essas forças adicionais.
3. Densidade do Fluido
Fluidos com maior densidade, como líquidos viscosos, exigem mais força para movimentar a esfera e a haste da válvula, resultando em maior torque em comparação com fluidos menos densos, como gases ou líquidos leves.
Tabela de Valores Aproximados de Torque
A tabela abaixo apresenta faixas de torque aproximadas para válvulas de esfera de diferentes tamanhos, considerando condições típicas de operação:
| Tamanho da Válvula | Faixa de Torque (Nm) |
|---|---|
| 1/4″ – 1/2″ | 5 – 10 |
| 3/4″ – 1″ | 20 – 40 |
| 1 1/4″ – 2″ | 60 – 100 |
| 2 1/2″ – 3″ | 150 – 250 |
| 4″ – 6″ | 500 – 800 |
| 8″ – 10″ | 1000 – 2000 |
| 12″ – 14″ | 2500 – 5000 |
Observação: Esses valores são aproximados e podem variar dependendo dos fatores mencionados (tamanho, pressão, temperatura e densidade). Além disso, o projeto específico da válvula, o material do corpo e da esfera, e as condições de instalação também influenciam o torque necessário.
Recomendações
Para garantir operação segura e eficiente, siga estas diretrizes:
- Consulte o fabricante: Sempre verifique as especificações e recomendações do fabricante para a válvula em uso, pois os valores de torque podem variar conforme o modelo e a aplicação.
- Instalação adequada: Certifique-se de que a válvula esteja corretamente instalada para minimizar desgaste e riscos operacionais.
- Manutenção regular: Realize inspeções periódicas para assegurar o bom funcionamento da válvula e prevenir falhas causadas por acúmulo de resíduos ou desgaste dos componentes.

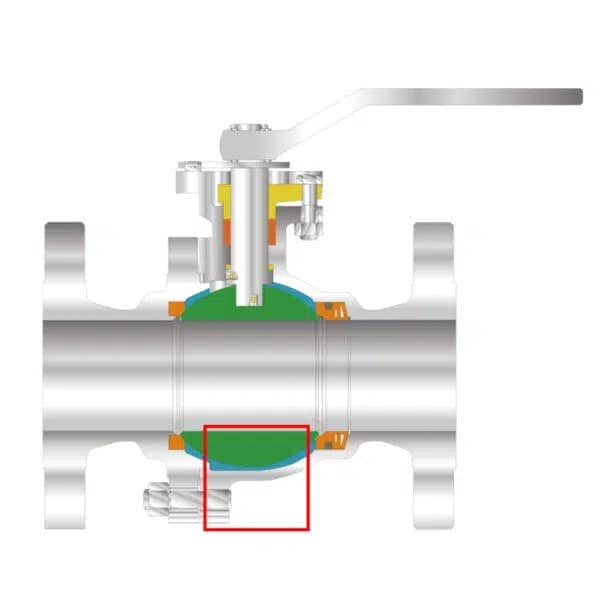

Válvulas de Esfera com Bola Flutuante (Floating Ball Valves)
As válvulas de esfera com bola flutuante são amplamente utilizadas em aplicações industriais devido à sua construção simples, custo acessível e facilidade de manutenção. Nesse tipo de válvula, a esfera não é fixada rigidamente, mas mantida em posição apenas pelos anéis de vedação (sede) localizados nos lados montante (upstream) e jusante (downstream). O acionamento da válvula ocorre por meio de um haste (haste de manobra) que transmite o movimento rotativo à esfera.
Quando a válvula está em posição aberta, a perfuração central da esfera (passagem plena ou reduzida) se alinha com o fluxo do fluido, permitindo sua passagem. Ao girar a haste em 90°, a esfera se posiciona de forma a obstruir completamente a passagem, proporcionando o bloqueio do fluxo.
Este modelo de válvula é adequado para aplicações em diversas pressões e temperaturas moderadas, sendo empregado em sistemas de óleo, gás, água, vapor e produtos químicos, desde que compatíveis com o material construtivo.
No entanto, a movimentação da esfera sob pressão faz com que ela se desloque levemente contra a sede de jusante, o que promove o vedamento, mas também pode gerar desgaste, principalmente em condições de operação com partículas sólidas, ciclos frequentes ou fechamento abrupto. Além disso, impurezas ou incrustações podem se acumular entre a esfera e a sede, prejudicando a vedação e diminuindo a vida útil da válvula.
Vantagens
- Projeto simples: menor número de componentes móveis, facilitando o entendimento, operação e manutenção.
- Custo relativamente baixo: ideal para sistemas de médio porte e orçamento restrito.
- Fácil manutenção: a substituição das sedes e gaxetas pode ser realizada com procedimentos simples.
- Aplicabilidade ampla: disponível em diversos tamanhos e materiais (aço carbono, inox, latão, etc.), podendo ser usada em várias indústrias.
- Automatização facilitada: compatível com atuadores elétricos, pneumáticos ou hidráulicos.
- Vedação eficiente: quando nova ou em bom estado, proporciona bloqueio estanque confiável (tight shut-off).
Desvantagens
- Risco de vazamento por desgaste: o atrito constante entre a esfera e as sedes pode comprometer a vedação com o tempo.
- Fechamento brusco pode danificar as sedes: principalmente em altas pressões, o impacto da esfera nas sedes pode provocar deformações.
- Acúmulo de detritos: impurezas no fluido podem ficar presas entre a esfera e as sedes, afetando o desempenho.
- Limitação em pressões e temperaturas extremas: para aplicações severas, recomenda-se o uso de válvulas com esfera trunnion ou outro tipo de vedação reforçada.
- Sensível a fluidos com sólidos em suspensão: a presença de partículas pode acelerar o desgaste e comprometer a estanqueidade.

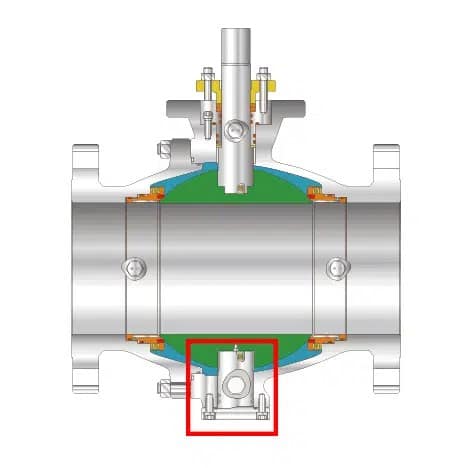

Válvula de Esfera com Haste Guiada – Trunnion Mounted Ball Valve
As válvulas de esfera com haste guiada, conhecidas como Trunnion Mounted, são projetadas com a esfera fixada axialmente por suportes mecânicos (trunnions) na parte superior e inferior. Diferente das válvulas de esfera com bola flutuante, neste modelo a esfera não se desloca lateralmente com a pressão do fluido, pois está rigidamente posicionada por um sistema de apoio que a mantém estável durante a operação.

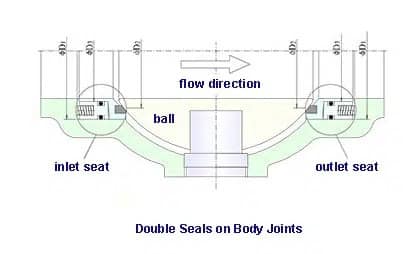

Esse design robusto permite que a vedação seja feita por meio do deslocamento axial das sedes em direção à esfera, promovido pela pressão do fluido. Esse mecanismo reduz o torque necessário para operação e proporciona maior eficiência em condições de alta pressão e vazão.
Essas válvulas são frequentemente aplicadas em processos severos, como sistemas de transmissão de óleo e gás, refinarias, plantas petroquímicas e instalações offshore, onde a segurança operacional e a integridade da vedação são fundamentais.
Tabela – Vantagens e Desvantagens da Válvula Trunnion Mounted
| Vantagens | Desvantagens |
|---|---|
| Indicadas para altas pressões e grandes vazões | Projeto mais complexo em comparação à válvula de esfera flutuante |
| Vedação eficiente e confiável, mesmo sob altas cargas | Custo mais elevado de aquisição e manutenção |
| Menor torque de operação devido ao sistema de sedes móveis | Dimensões e peso maiores, exigindo mais espaço para instalação |
| Adequadas para aplicações críticas em que a segurança e a continuidade são vitais | Requerem procedimentos de manutenção mais elaborados |
| Disponíveis em versões bipartidas ou tripartidas para facilitar a manutenção | Maior custo logístico e estrutural (peso e espaço) |

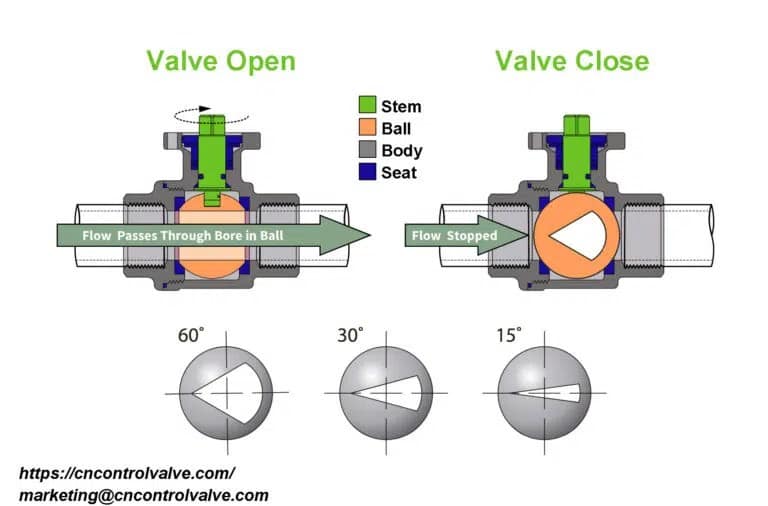

Válvula de Esfera com Entalhe em V – V-Port Ball Valve
As válvulas de esfera tipo V-Port possuem um entalhe em formato de “V” na esfera ou na sede, permitindo controle mais preciso da vazão. Esse formato cria uma área de passagem variável que proporciona maior linearidade e resposta na abertura gradual, característica essencial para aplicações que requerem controle modulado.
Elas são amplamente utilizadas em processos industriais onde o controle fino da vazão é essencial, como em dosagens químicas, sistemas de injeção, controle de temperatura ou pressão e processos contínuos em indústrias químicas, de papel e celulose, e óleo e gás.
Apesar de serem tecnicamente válvulas de bloqueio, as V-Port se aproximam do desempenho de válvulas de controle em muitas aplicações, especialmente quando integradas com atuadores e posicionadores.
Tabela – Vantagens e Desvantagens da Válvula V-Port
| Vantagens | Desvantagens |
|---|---|
| Controle preciso e linear da vazão | Projeto mais complexo, o que pode aumentar o custo de aquisição e manutenção |
| Capacidade de manter vazão estável sob diferentes pressões | Pode exigir instrumentação e ajustes finos para alcançar desempenho ideal |
| Resistência a altas temperaturas e pressões | Maior suscetibilidade à erosão devido à passagem de fluidos em alta velocidade |
| Disponível em ampla gama de materiais e configurações | Vida útil reduzida em aplicações erosivas ou com fluidos particulados |
| Ideal para aplicações de controle moderado com alta repetibilidade | Requer cuidados específicos na instalação para garantir alinhamento do entalhe V |
Válvulas de Esfera com Cavidade Preenchida – Cavity Filled Ball Valves
As válvulas de esfera com cavidade preenchida são projetadas especificamente para evitar o acúmulo de fluido na cavidade entre a esfera e o corpo da válvula. Essa região, normalmente presente nas válvulas de esfera convencionais, pode reter resíduos do processo, o que favorece a corrosão, contaminação cruzada, formação de incrustações e falhas no sistema de vedação.
Para mitigar esse risco, essas válvulas utilizam materiais de preenchimento da cavidade, geralmente PTFE (politetrafluoretileno) ou similares, que ocupam completamente os espaços entre a esfera e o corpo, eliminando zonas mortas. O corpo da válvula é comumente fabricado em duas ou três partes e construído com materiais resistentes à corrosão, como aços inoxidáveis ou ligas especiais, para suportar ambientes agressivos e temperaturas elevadas.
Esse tipo de válvula é amplamente utilizado em indústrias químicas, farmacêuticas, alimentícias e de processos sanitários, onde a pureza do produto e a limpeza do sistema são essenciais. Também são aplicadas em processos com fluidos corrosivos ou onde é exigida conformidade com normas sanitárias (ex.: FDA, USP, 3A, etc.).
Tabela – Vantagens e Desvantagens da Válvula de Esfera com Cavidade Preenchida
| Vantagens | Desvantagens |
|---|---|
| Impede o acúmulo de fluido na cavidade, reduzindo riscos de contaminação e corrosão | Custo mais elevado devido ao design especializado e uso de materiais de alta performance |
| Indicado para aplicações com fluidos corrosivos, tóxicos ou de alto grau de pureza | Requer manutenção periódica, incluindo a substituição do material de preenchimento |
| Proporciona operação mais limpa e confiável, com menor risco de travamento | Pode ser mais suscetível a vazamentos caso o preenchimento perca a integridade com o tempo |
| Adequado para processos sanitários e regulados, como químico, alimentício e farmacêutico | Maior complexidade de fabricação e montagem |
| Possibilita melhor controle de fluxo em sistemas sensíveis | Não recomendada para aplicações onde o fluido contenha partículas sólidas que possam degradar o preenchimento |
Observações Técnicas Adicionais
- Manutenção preventiva é essencial para garantir o desempenho da válvula ao longo do tempo, especialmente em processos limpos e críticos.
- A compatibilidade química do material de preenchimento com o fluido do processo deve ser verificada na fase de especificação.

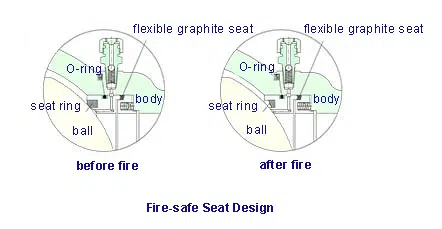

- Pode ser integrada com sistemas fire-safe e acessórios de automação, mantendo o desempenho mesmo em situações de emergência (ex.: incêndio industrial).
