Entendendo o Loop 4–20 mA – Diagnosticar Falhas com Multímetro
⚡ 4. Como Medir Tensão (Sem Interromper o Loop — O Jeito Fácil Que Não Para a Produção!)
Ôpa, técnico em ascensão! Depois de domar a corrente (aquela que exige “cirurgia” no loop), vem a tensão — a estrela preguiçosa do show. Lembra da analogia do carro? Se a corrente é o motor acelerando, a tensão é o painel de combustível: você checa sem parar o veículo, só abrindo a tampa. E o melhor: medir tensão é 100% em paralelo, sem cortar fios ou desligar nada. Zero risco de parada na linha de produção, zero drama com o supervisor. Perfeito para o iniciante que quer impressionar sem suar — tipo um pit stop de Fórmula 1, mas com multímetro na mão.
Por quê isso rola suave? Porque tensão é “pressão elétrica” entre dois pontos, não fluxo. Você só “escuta” o loop tagarelando, sem interferir. Vamos ao passo a passo prático, como se estivéssemos na bancada da manutenção, com o processo rodando ao fundo. Tempo total: 1 minuto. Foque nos pontos A, B ou C (do capítulo anterior) para resultados afiados. Prontinho? Multímetro na mão e vamos checar se o “tanque” está cheio!
📋 Passo a Passo Seguro: Medindo Tensão Sem Bagunça
Aqui, o loop fica vivo — como medir a febre de alguém sem tirar a roupa. Use modo V DC em qualquer borne acessível (+ e – do loop).
- Multímetro em V DC: Gire o seletor para o símbolo de V com linha reta (DC, não AC — evite leituras malucas como em rede elétrica residencial). Escolha escala acima de 30 V (tipo 200 V) para margem de erro zero. 💡 Analogia para fixar: É como ligar o rádio no canal certo — DC é o “modo fábrica”, AC é pra show de rock. Dica: Teste num borne neutro primeiro pra confirmar o multímetro (deve dar 0 V entre + e -).
- Coloque a ponta vermelha no +24 V: Encaixe a ponta vermelha (sempre positiva!) no fio ou borne positivo do loop — geralmente o + da fonte ou saída do transmissor. Firme, mas gentil, como plugar USB. 💡 Analogia para fixar: Vermelha é o “acelerador” — vai pro lado que “empurra” a eletricidade. Em loops 2 fios, é o terminal de sinal/alimentação.
- Coloque a ponta preta no 0 V: Ponta preta (negativa, o “terra”) vai no borne de retorno ou terra (0 V, o negativo que fecha o circuito). Paralelo total: o loop nem sente você aí. 💡 Analogia para fixar: Preta é o “freio” — completa o circuito sem mudar nada. Se inverter, o display só mostra negativo (ex.: -24 V), mas não queima nada.
- Compare com a faixa recomendada: 18–30 V: O display pisca o valor — ideal é 24 V nominal, mas 18-30 V é o “verde” pra maioria dos transmissores (cheque o manual do seu, tipo Rosemount ou Siemens). Anote e compare com a corrente (do capítulo anterior). 💡 Analogia para fixar: É como checar o óleo: 18 V é “quase seco” (OK, mas observe), 30 V é “cheio demais” (pode estressar componentes). Se fora, pare e diagnostique.
Pronto! Desconecte devagar, limpe as pontas e siga pro relatório. Essa medição é o “check-up rápido” que pega 60% das falhas antes de virarem incêndio.
✔ Interpretação Profissional da Tensão — Decifre Como um Detetive
Agora, o mapa do tesouro: valores que contam a história do loop. Use essa tabela como cheat sheet no celular — ela transforma números em ações reais, salvando seu turno. (Baseado em padrões ISA para loops industriais.)
| Tensão Medida | Diagnóstico | Ação Recomendada |
|---|---|---|
| 24 V + 0 mA | Transmissor aberto (não deixa sinal passar) | Testar transmissor em bancada / checar loop inteiro por curto |
| 0 V | Fonte desligada / fusível queimado | Verificar painel de força / trocar fusíveis e religar |
| 12–14 V | Queda de tensão (cabo longo ou ruim) | Inspecionar fiação / medir impedância ou encurtar cabos |
| 18–30 V + baixa corrente | Transmissor com falha interna | Remover e testar em simulador / calibrar ou trocar |
💡 Analogia para fixar a tabela: Pense como sintomas de gripe: 24 V com 0 mA é “febre sem tosse” (problema no sensor), 0 V é “sem pulso” (emergência na fonte). Sempre cruze com corrente — ex.: tensão OK mas corrente baixa? Culpe o transmissor!
⚠️ Erros Rápidos a Evitar (Porque Iniciantes Amam Aprender na Pele)
- Modo AC em vez de DC: Lê zero ou lixo — loop é contínuo, não alternado. Solução: Dupla checagem do seletor.
- Pontas invertidas: Mostra negativo, mas OK. Só não ignore!
- Medir só tensão sem contexto: 24 V sozinho não diz nada — sempre junto com mA.
- Ignorar a faixa do equipamento: Alguns transmisores querem 12-36 V; fora disso, fritam. Cheque placa!
👉 Dica de ouro para iniciantes: Tensão é seu “aliado silencioso” — meça sempre primeiro (seguro e rápido), depois corrente (se precisar cavar mais). Pratique em um loop vivo da planta: anote “PT-102: 23,5 V @ 16h” e veja o processo rodar liso. Já evitou uma falha hoje?
Com tensão no radar, você diagnostica loops inteiros sem suar. No próximo, mergulhamos nas falhas comuns e como “consertar na hora” — tipo receitas de 5 minutos pra produção. Qual loop você vai checar primeiro, Mauricio? Compartilhe nos comentários e vamos trocar figurinhas!
🩺 5. Como Interpretar o Valor Medido em mA (Explicado Para Iniciantes — Sem Complicação!)
Ei, Mauricio, técnico que tá conquistando a instrumentação um loop por vez! Chegamos no momento “detetive”: você mediu a corrente (ou tensão, se preferir o caminho fácil), o multímetro piscou um número, e agora? “É bom? É ruim? Meu Deus, o que isso significa pro processo?” Calma aí — essa é a cilada número um pros novatos, tipo olhar pro painel do carro e não saber se o “E” de empty é emergência ou engano. Mas ó: interpretar mA é como ler um termômetro febril — valores normais são “tudo zen”, e os fora da curva gritam “socorro!” com códigos padronizados (graças à galera da ISA que pensou nisso pra gente).
O truque? O loop 4–20 mA é uma “escala de humor” elétrica: 4 mA é “relax, tá no mínimo”, 20 mA é “acorda, tá no máximo”, e os desvios são alertas personalizados. Nada de pânico — com essa tabela no bolso (imprima e laminate, sério!), você decifra 90% das mensagens em segundos, evitando trocas erradas de sensores ou paradas bobas. Vamos desempacotar cada valor como se fosse um bilhete de amigo: simples, direto e com exemplos da fábrica. No final, você sai daqui lendo loops como QR code.

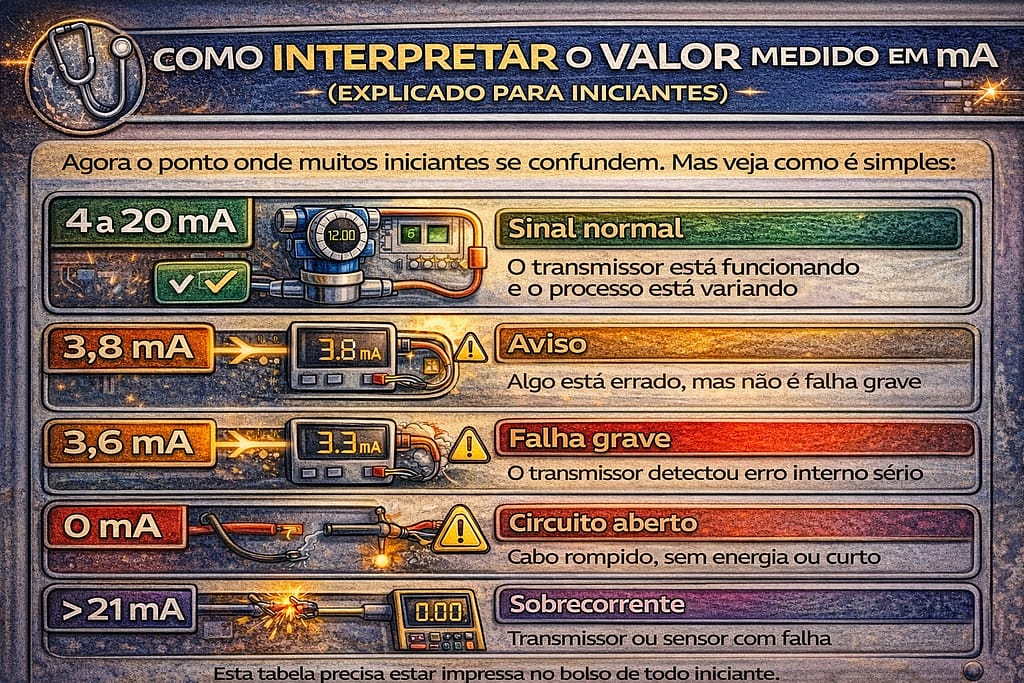

📊 A Tabela Essencial: Seu Mapa Rápido de Interpretação
Aqui está o “cheat sheet” que todo iniciante carrega no crachá — expandi com exemplos reais pra grudar na memória. Meça, olhe aqui, aja. (Baseado em padrões industriais como HART e FOUNDATION Fieldbus, mas sem jargão chato.)
| Corrente Medida | Significado | Explicação para Iniciantes + Exemplo Prático |
|---|---|---|
| 4 a 20 mA | Sinal normal | O transmissor tá de boa, traduzindo o processo certinho. Ex.: 8 mA = 25% de pressão no tanque (tudo rodando liso, sem intervenção). Verde total — comemore e siga! |
| 3,8 mA | Aviso (quase falha) | Algo pinicou, mas não é o apocalipse — tipo “cuidado, tô suando frio”. Ex.: Sensor de temperatura sujo detectando variação; limpe ou recalibre antes que vire 3,6 mA e pare a linha. Amarelo: observe e ajuste. |
| 3,6 mA | Falha grave | Alarme vermelho! Transmissor gritando “erro interno, me ajuda!”. Ex.: Vazão de bomba falhando por obstrução no sensor — isole o loop, teste em bancada e chame o engenheiro. Pare o processo se crítico. |
| 0 mA | Circuito aberto | Sem fluxo = sem vida. Culpe fio cortado, fonte off ou curto no caminho. Ex.: Cabo roído por roedor na tubulação — abra o loop, cheque continuidade com ohmmeter e religue. Emergência: produção em risco! |
| >21 mA | Sobrecorrente | Demais é pior que de menos — possível curto ou sensor enlouquecido. Ex.: Transmissor de nível sobrecarregado por umidade interna; desligue já pra não queimar o CLP. Vermelho: isole e investigue. |
💡 Analogia para fixar: Imagine o mA como níveis de fome de um cachorro de guarda: 4-20 mA é “satisfeito, vigiando normal”; 3,8 mA é “tô com fome, late baixo”; 3,6 mA é “raiva pura, morde!”; 0 mA é “desmaiado, sem grude”; >21 mA é “hiperativo, destrói tudo”. Cada “latido” aponta o culpado — transmissor, cabo ou processo.
Por que isso é game-changer pros iniciantes? Porque ignora o óbvio (tipo “0 mA = morto”) e foca no porquê: cruze com tensão (capítulo anterior). Exemplo clássico: 0 mA com 24 V? Transmissor culpado. 0 mA com 0 V? Fonte traidora. Anote sempre: “Valor + Ponto + Hora” pro relatório — vira prova pro chefe.
👉 Dica de ouro para iniciantes: Imprima essa tabela e cole no estojo do multímetro — ou salve no celular como wallpaper de turno. Teste interpretando um loop vivo agora: meça, olhe a tabela, diga em voz alta “é normal ou não?”. Acerta 100% das vezes e impressiona o time. E se der >21 mA? Desligue e corra — melhor prevenir que explicar faíscas.
Com essa decifração no arsenal, você não é mais “o novato” — é o cara que lê mentes elétricas. No próximo, caçamos as falhas mais comuns com soluções de 10 minutos, tipo kit de primeiros socorros pro loop. Qual valor maluco você já mediu na planta, Mauricio? Joga nos comentários e vamos debater — sua vez de brilhar!
🧩 6. Casos Reais (Direto do Campo) — Lições que Salvam Turnos Inteiros!
Ei, Mauricio! Agora que você já domina medições, pontos e interpretações como um Sherlock elétrico, é hora de sujar as botas: os casos reais do campo. Esses não são exercícios de bancada — são as histórias suadas da planta, tipo aquelas chamadas de emergência às 2h da manhã, com chuva no Rio e o chefe no pé. Por quê isso importa pro iniciante? Porque 90% das falhas em loops 4–20 mA seguem roteiros previsíveis, e reconhecer o padrão é como ter um raio-X no bolso: você chega, mede, diagnostica e conserta antes do café esfriar.
Pense nesses casos como “episódios de série”: cada um tem vilão (a falha), detetive (você com multímetro) e final feliz (produção rodando). Vamos dissecar três clássicos que eu (e todo técnico) já vivi — com o que medir, por quê e como resolver na hora. São baseados em cenários industriais reais (tipo refinarias ou fábricas de cimento), mas adaptados pro seu dia a dia. Anote no caderno de campo: esses salvam mais que manuais inteiros. Vamos ao ringue?
📂 Caso 1: 0 mA Após Chuva Forte — O “Trauma Hídrico” Clássico
Cenário no campo: Você chega na usina depois de uma tempestade braba (aquelas cariocas que transformam o pátio em piscina), e o transmissor de nível de tanque, que tava lendo certinho, agora grita 0 mA no painel. Processo parado, operador surtando — “O tanque vai transbordar!”
Diagnóstico rápido: Cabo rompido na caixa de passagem (junction box). Água infiltrou, oxidou o isolamento e cortou o sinal. (Cruze: tensão em 24 V? Sim → energia OK, mas circuito aberto. 0 V? Culpe a fonte também.)
💡 Analogia para fixar: É como um cano furado na chuva: a água (falha) entra e para o fluxo (sinal). Meça no Ponto A (transmissor: 0 mA) vs. Ponto B (painel: 0 mA) — confirma o rompimento no meio do cabo.
Solução passo a passo (tempo: 20 min):
- Abra a junction box mais próxima (use lanterna — visibilidade zero pós-chuva).
- Cheque continuidade com multímetro em ohms (deve ser <1 Ω; infinito = rompido).
- Substitua o trecho danificado (corte 10 cm extras, solde e isole com termorretrátil).
- Teste: religue e meça 4-20 mA variando o processo. Verde!
👉 Lição pro iniciante: Sempre inspecione caixas de passagem após tempo ruim — selantes baratos evitam 50% desses dramas. Já rolou contigo pós-verão?
📂 Caso 2: 3,8 mA Constante — O “Aviso Teimoso” que Ignora Mudanças
Cenário no campo: No setor de tratamento de água, o sensor de pressão fica travado em 3,8 mA, mesmo com a bomba ligada/desligada. O painel pisca “aviso”, mas o processo continua — até que uma sobrepressão quase estoura a tubulação. Você é chamado: “Por que não varia?!”
Diagnóstico rápido: Sensor de pressão entupido (impulso bloqueado por sedimento ou ar). O transmissor “sente” só o mínimo e manda o código de aviso (3,8 mA), ignorando o real. (Cruze: tensão OK em 24 V, mas corrente fixa = problema no sensor/processo, não no loop.)
💡 Analogia para fixar: É como um ouvido tapado: você ouve só o eco baixo (3,8 mA), não o barulho real da fábrica. Meça no Ponto A: constante? Culpe o “ouvido” (sensor).
Solução passo a passo (tempo: 15 min):
- Isole o transmissor (desligue loop, marque “em teste”).
- Abra a linha impulsora (tubinho fino que leva pressão pro sensor) e sopre/ar com ar comprimido (cuidado: use manômetro pra não estourar).
- Limpe com solvente neutro se sujo (sedimento comum em água tratada); ventile pra tirar bolhas de ar.
- Reinstale, religue e simule: varie pressão manualmente e veja mA subir pra 12-20. Sucesso!
👉 Lição pro iniciante: 3,8 mA não é “quase falha” — é “falha disfarçada”. Limpe sensores mensalmente em áreas úmidas; evita chamadas noturnas. Qual o “entupimento” mais chato que você viu?

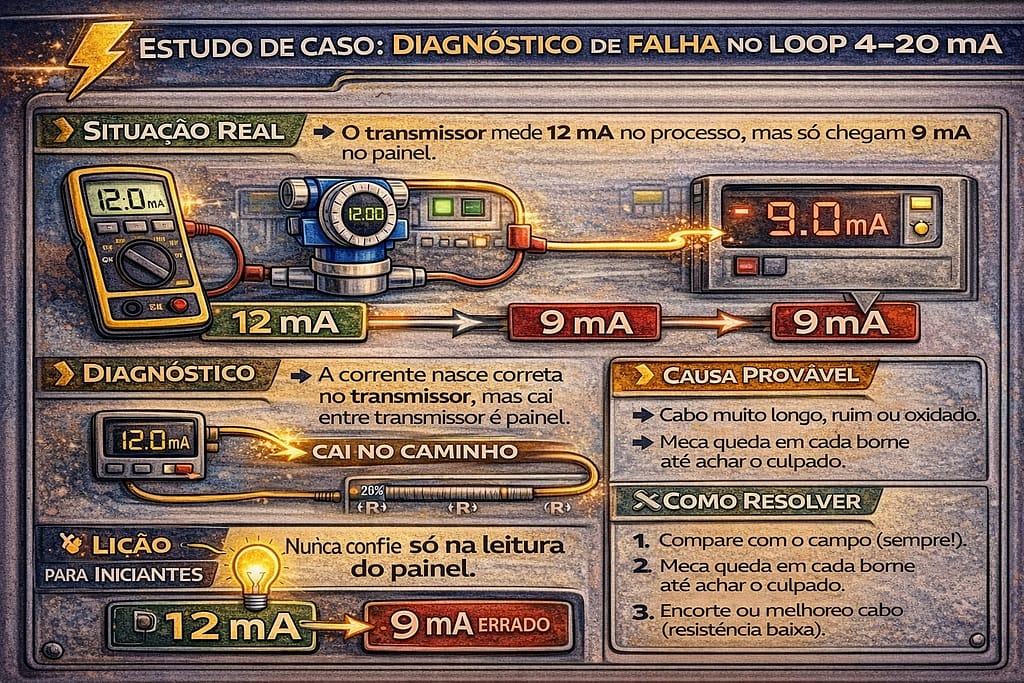

📂 Caso 3: 12 mA no Transmissor e 9 mA no Painel — O “Ladrão Silencioso” de Sinal
Cenário no campo: Em uma linha de produção longa (tipo montagem de painéis solares), o transmissor de vazão lê 12 mA (meio da faixa, tudo OK), mas no CLP chega só 9 mA — o controle acha que tá baixo e fecha válvulas erradas. Bagunça na saída!
Diagnóstico rápido: Queda de tensão por cabo muito longo + impedância alta (resistores ou bornes ruins “comem” sinal). (Cruze: tensão cai de 24 V no A pra 15 V no B — clássico de distâncias >200m.)
💡 Analogia para fixar: É como um WhatsApp com sinal fraco: mensagem sai forte (12 mA), mas chega gaguejando (9 mA). Meça corrente nos Pontos A e B: diferença >2 mA? Culpe a “rede” (cabo).
Solução passo a passo (tempo: 30 min):
- Calcule carga total do loop (use app ou tabela: adicione resistências de CLP + cabos; max 250-600 Ω pra 24 V).
- Meça impedância em ohms (loop aberto: soma deve ser baixa).
- Troque cabo por um mais grosso (AWG 18 pra 16) ou adicione isolador de loop (R$50, salva distâncias).
- Teste end-to-end: 12 mA deve chegar igual. Ajuste e documente no P&ID.
👉 Lição pro iniciante: Sempre some distâncias no projeto — cabos longos são vilões em plantas grandes como as do RJ. Use calculadora de loop online pra prever.
Esses casos são o “treino real” que transforma teoria em salário — cada um te poupa horas e te faz o herói do turno. Imprima como “cartão de visitas” pros colegas: “Mauricio, o caçador de loops!”. Já debugou algo parecido na sua gig? Conta nos comentários.
No próximo, fechamos com kit de ferramentas essenciais e checklist de turno — pra você sair voando na instrumentação. Qual caso te deu mais frio na espinha? Vamos nessa, parceiro!
Entendendo o Loop 4–20 mA: Como Medir e Diagnosticar Falhas com Multímetro — Sem Mistérios
