Válvulas Industriais : Conceitos Básicos : parte 1

Válvulas Industriais : Entendendo porque o seu processo está oscilando.

Em muitas plantas industriais, é comum ouvir esse tipo de pergunta quando o nível do tanque começa a flutuar, a pressão na linha não se estabiliza ou a temperatura do reator insiste em sair do ponto de ajuste. Na maioria das vezes, o responsável por essas oscilações está localizado bem à frente do processo — a válvula de controle.

Apesar de discreta, a válvula de controle é um dos elementos mais importantes do sistema de instrumentação. Sua função é simples: aumentar ou reduzir a passagem de fluido, conforme o sinal enviado pelo controlador, garantindo que o processo permaneça dentro dos limites desejados. Por isso, dizemos que ela age como o “pulmão” da planta — deixando passar mais ou menos fluido de acordo com a necessidade do momento.

De maneira geral, uma válvula de controle é um dispositivo mecânico instalado na tubulação para restringir, bloquear ou controlar o fluxo de líquidos, gases ou vapores. Diferentemente das válvulas convencionais de bloqueio (abre/fecha), as válvulas de controle modulam continuamente o fluxo, permitindo ajustes finos ao longo da operação.

O conjunto responsável por realizar esse trabalho é chamado de trim, composto por obturador, sede, gaiola e haste. O movimento do trim é feito por um atuador pneumático, elétrico ou hidráulico, que recebe sinais do sistema de automação indicando quanto a válvula deve abrir ou fechar.

Em outras palavras: se o transmissor detecta alteração no processo e o controlador decide corrigir, quem executa fisicamente essa tarefa é a válvula de controle.
Se ela estiver dimensionada incorretamente, apresentar desgaste no interno ou possuir histerese no atuador, o resultado será visto no comportamento instável do processo.

2. Tipos de Válvulas

Nota: Existem diferentes formas técnicas de classificar as válvulas industriais e opiniões variadas sobre quais válvulas pertencem a cada categoria. Neste artigo, adotamos a seguinte proposta para apresentar de forma rápida as válvulas mais representativas usadas em instrumentação e controle de processo.

2.1. Válvulas de Controle

Válvulas que modulam o fluxo de fluido conforme o sinal recebido do sistema de controle, podendo atuar em diferentes modos.

2.1.1. Válvulas de controle de controle (regulação)
Válvulas que realizam ajuste contínuo do fluxo, usadas para manter variáveis do processo em níveis desejados (ex.: válvula globo, válvula borboleta com atuador proporcional).
2.1.2. Válvulas de controle (on-off)
Válvulas que operam em apenas duas posições — totalmente abertas ou totalmente fechadas — usadas para ligar ou desligar o fluxo de forma rápida.
2.1.3. Válvulas de controle com posições intermediárias
Válvulas que atuam em posições pré-estabelecidas intermediárias, limitando o curso de abertura para controlar o fluxo fixo ou parcialmente aberto.

2.2. Outros Tipos de Válvulas Industriais

2.2.1. Válvulas manuais
Operadas diretamente por operadores, usadas para abertura, fechamento ou ajuste sem mecanismos automáticos.
2.2.2. Válvulas auto-reguladas (auto-operadas)
Válvulas que controlam variáveis do processo (pressão, temperatura, vazão) automaticamente, sem necessidade de sinal externo, por meio de elementos internos como molas, diafragmas e sensores integrados.
2.2.3. Válvulas de segurança
Projetadas para proteger sistemas contra sobrepressão ou condições anormais, atuando automaticamente para liberar fluido quando limites são ultrapassados.

2.1.1. Válvulas de Controle Modulantes

As válvulas de controle são componentes mecânicos essenciais em sistemas de tubulação industrial, projetadas para regular o fluxo de fluidos — como líquidos, gases ou vapores — em processos industriais. Essa regulação é realizada por meio de um elemento interno, o obturador, que modula a abertura da passagem do fluido, permitindo ajustes precisos na vazão, pressão, temperatura ou nível. O objetivo principal é manter as variáveis do processo dentro de faixas operacionais específicas, assegurando estabilidade, eficiência e segurança em aplicações industriais, como em indústrias de petróleo e gás, química, farmacêutica, geração de energia e tratamento de água.

A função central de uma válvula de controle é ajustar dinamicamente as condições do processo para atender aos requisitos estabelecidos, conhecidos como setpoints. Por exemplo, em uma planta química, a válvula pode regular a vazão de um reagente para manter a pressão em um reator constante, ou em uma caldeira, controlar o fluxo de vapor para estabilizar a temperatura. Essa capacidade de modulação precisa é crucial para otimizar a eficiência operacional, minimizar desperdícios e prevenir falhas no processo.

Válvulas de Controle Modulantes (ou de Regulação): Projetadas para ajustar continuamente o fluxo do fluido, operando em qualquer posição entre 0% (totalmente fechada) e 100% (totalmente aberta). Essas válvulas são ideais para processos que exigem controle fino e dinâmico de variáveis, como vazão, pressão, temperatura ou nível. A maioria das válvulas de controle de regulação manipula a variável de controle (ex.: abertura do obturador) para estabilizar a variável controlada do processo (ex.: pressão em um tanque), garantindo precisão e resposta rápida às mudanças.

2.1.1.1 – Funcionamento de Válvulas de Controle

As válvulas de controle, também conhecidas como válvulas de regulação, são componentes essenciais em sistemas industriais para gerenciar o fluxo, pressão, temperatura ou nível de fluidos em processos. Seu funcionamento é baseado na interação precisa de três componentes principais: o Trim (composto por obturador, sede e gaiola), o atuador e o posicionador, que operam em conjunto com um sistema de controle.

2.1.1.1.1 – Trim

O Trim é o conjunto interno responsável pela regulação do fluxo de fluido. Ele é composto por três elementos fundamentais, cada um com uma função específica:

Obturador: Elemento móvel que ajusta a área de passagem do fluido, controlando diretamente a vazão ou pressão. Pode ser projetado em diferentes formas (ex.: globo, agulha, borboleta) para atender às necessidades do processo.
Sede: Superfície fixa que, em contato com o obturador, veda ou regula a passagem do fluido. A interação entre obturador e sede determina a precisão do controle e a estanqueidade da válvula.
Gaiola: Estrutura que guia o movimento do obturador e pode conter orifícios ou canais para direcionar o fluxo, influenciando características como linearidade ou equalização percentual do controle.

O Trim é projetado para garantir a precisão na regulação, minimizar vazamentos e suportar condições adversas, como alta pressão ou fluidos corrosivos.

2.1.1.1.2 Atuador

O atuador é o componente responsável por mover o obturador, ajustando sua posição para atender às demandas do processo. Ele pode ser:

Pneumático: Utiliza ar comprimido para movimentação, sendo comum em aplicações industriais devido à rapidez e confiabilidade.
Elétrico: Usa motores elétricos, ideal para sistemas com alta precisão ou automação avançada.
Hidráulico: Empregado em aplicações que exigem grande força, como válvulas de grande porte ou em condições extremas.

O atuador recebe comandos do posicionador ou diretamente de um sistema de controle, convertendo energia em movimento mecânico.

2.1.1.1.3. Posicionador

O posicionador é um dispositivo que garante a precisão no ajuste da posição do obturador. Ele recebe sinais de um sistema de controle (geralmente um controlador PID – Proporcional-Integral-Derivativo) e os traduz em movimentos precisos do atuador. Sua função é essencial para:

Compensar variações no processo, como mudanças de pressão ou temperatura.
Garantir que o obturador alcance a posição exata exigida pelo setpoint do sistema.
Minimizar erros de controle, especialmente em sistemas dinâmicos.

2.1.2 Sistema de Controle

O sistema de controle, frequentemente baseado em um controlador PID, monitora variáveis do processo, como vazão, pressão, temperatura ou nível, e compara esses valores com o setpoint desejado. O controlador calcula o sinal de correção necessário e o envia ao posicionador, que ajusta o atuador e, consequentemente, o Trim. Esse processo ocorre de forma contínua, garantindo que a válvula responda rapidamente às mudanças no sistema, mantendo o processo estável e eficiente.

2.1.2.1 – Integração dos Componentes

A interação entre o Trim, o atuador e o posicionador, sob o comando do sistema de controle, permite que a válvula de controle regule com precisão as condições do processo. Por exemplo, em uma tubulação com fluxo variável, o controlador PID detecta desvios na vazão, o posicionador ajusta o atuador, e o Trim modula a abertura para estabilizar o fluxo.

Essa integração é crucial em indústrias como petróleo e gás, química, farmacêutica e tratamento de água, onde a precisão e a confiabilidade são indispensáveis.ual porcentagem as mais comuns para controle estável.

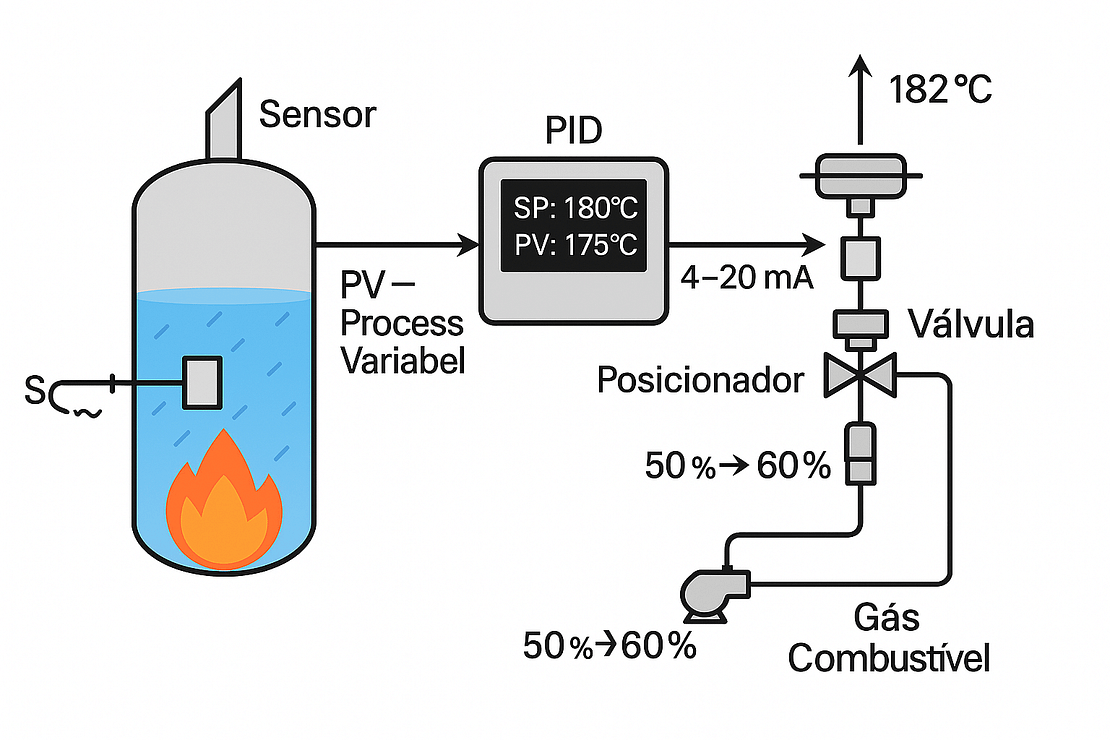

2.1.2.2 – Exemplo Prático: Controle de Temperatura em uma Caldeira

Considere uma caldeira industrial que precisa manter o vapor a 180°C. Um sensor detecta que o vapor está a 175°C. O controlador PID calcula o erro e envia um sinal para o posicionador, que comanda o atuador a abrir a válvula de 50% para 60%, aumentando o fluxo de combustível (ex.: gás natural) em 10 m³/h. Se a temperatura atingir 182°C, o controlador reduz a abertura para 55%, diminuindo a vazão. Esse ajuste contínuo, em frações de 1% a 5%, mantém a temperatura estável dentro de ±2°C do setpoint.

2.1.2.3 – Aplicações

As válvulas de controle modulantes são amplamente usadas em:

Plantas químicas: Controle de vazão de reagentes para reações estáveis (ex.: 100 L/min de ácido clorídrico em um reator).
Sistemas de HVAC: Regulação do fluxo de água gelada para manter a temperatura em edifícios (ex.: 20 m³/h a 7°C).
Indústria de óleo e gás: Ajuste de pressão em linhas de gás natural para evitar sobrepressão.

2.1.2.4 – Requisitos e Desafios

Para garantir desempenho confiável, essas válvulas devem atender a:

Precisão e Resposta Rápida: O posicionador e o atuador devem responder em milissegundos aos sinais do controlador.
Característica de Fluxo Adequada: Linear para controle de vazão ou igual porcentagem para pressão/temperatura.
Resistência ao Desgaste: Materiais como aço inoxidável para o obturador e a sede, para resistir a erosão e cavitação.
Manutenção: Inspeções regulares para verificar desgaste, vazamentos ou depósitos, especialmente em fluidos corrosivos.

Considerações Operacionais

A cavitação, causada pela queda de pressão abaixo da pressão de vapor do fluido, pode danificar o obturador e a sede. O dimensionamento correto (baseado no cálculo do Cv) e a seleção de materiais adequados são essenciais para minimizar esse risco

As válvulas de controle modulantes são essenciais para processos que exigem ajustes contínuos, garantindo estabilidade em variáveis críticas como temperatura e vazão. Sua precisão e versatilidade as tornam indispensáveis em indústrias químicas, de HVAC e de óleo e gás. As próximas seções explorarão outros tipos de válvulas de controle, como as on/off e com posições intermediárias, que atendem a diferentes necessidades operacionais.

2.1.3. Válvulas de Controle On/Off (Aberta/Fechada)

As válvulas de controle on/off (aberta/fechada) são projetadas para operar exclusivamente em duas posições: totalmente aberta (100%) ou totalmente fechada (0%). Diferentemente das válvulas de controle modulantes, que permitem ajustes contínuos, essas válvulas iniciam ou interrompem completamente o fluxo de fluido, sendo ideais para aplicações que requerem controle binário.

2.1.3.1 Funcionamento

O controle é realizado por sinais externos, como sinais elétricos (ex.: 24 VDC), pneumáticos (ex.: 3 a 15 psi) ou hidráulicos, que acionam o atuador. O atuador move o obturador — que pode ser uma esfera, borboleta ou gaveta — para abrir ou fechar a passagem do fluido, sem posições intermediárias. Esse mecanismo garante resposta rápida aos comandos do sistema.

2.1.3.2 Características

Abertura Rápida: Permite mudanças de estado em segundos, ideal para respostas imediatas.
Simplicidade: Não requerem posicionadores ou ajustes finos, sendo mais econômicas que válvulas modulantes.
Durabilidade: Projetadas para suportar ciclos frequentes, com materiais resistentes a condições adversas.

Exemplo Prático: Sistema de Segurança em uma Planta de Gás

Em uma planta de gás natural, uma válvula de controle on/off do tipo esfera é instalada em uma linha de alimentação. Se um sensor detecta sobrepressão (ex.: acima de 50 bar), ele envia um sinal elétrico de 24 VDC ao atuador, que fecha a válvula em menos de 2 segundos, interrompendo o fluxo. Quando a pressão retorna ao normal (ex.: abaixo de 45 bar), a válvula reabre. Esse controle binário garante segurança sem ajustes parciais na vazão.

2.1.3.3 Aplicações

As válvulas de controle on/off são usadas em:

Sistemas de segurança: Isolamento de linhas em emergências (ex.: oleodutos, gasodutos).
Processos batch: Controle de enchimento de tanques (ex.: 10 m³ de água em uma estação de tratamento).
Sistemas de utilidades: Ligar/desligar o fluxo de ar comprimido ou água em linhas de serviço.

2.1.3.4 Subtipo Especial: Válvulas de Massa Calibrada

Um subtipo relevante é a válvula de controle on/off de massa calibrada, que combina o controle binário com uma abertura parcial fixa, ajustada por um limitador de curso (travel stop). Essas válvulas são usadas em processos que exigem vazão constante, como em sistemas de refrigeração, e serão discutidas na próxima seção.

Considerações Operacionais

A seleção do material do obturador e da sede (ex.: aço inoxidável para fluidos corrosivos) é crucial para compatibilidade com o fluido. A manutenção regular do atuador evita falhas em aplicações com ciclos frequentes. A escolha do tipo de válvula (esfera, borboleta ou gaveta) depende da pressão, temperatura e natureza do fluido.

As válvulas de controle on/off (aberta/fechada) destacam-se pela simplicidade e rapidez, sendo indispensáveis em sistemas de segurança, processos batch e utilidades industriais. A próxima seção abordará as válvulas de massa calibrada, que adaptam o conceito on/off para atender a requisitos de vazão fixa

2.1.4. Válvulas de Controle com Posições Intermediárias

As válvulas de controle com posições intermediárias operam em posições fixas específicas entre totalmente fechada (0%) e totalmente aberta (100%), sem a necessidade de modulação contínua, como nas válvulas de controle modulantes. Embora possam ajustar o percentual de abertura (ex.: 10%, 20%, 50%), essas válvulas permanecem fixas em uma posição pré-determinada, reduzindo os requisitos de precisão e resposta do posicionador.

Funcionamento

Essas válvulas possuem os mesmos componentes das válvulas modulantes: um obturador (ex.: disco, plug ou esfera), um atuador (pneumático, elétrico ou hidráulico) e um posicionador que ajusta a abertura para a posição desejada. O posicionador recebe um sinal de controle (ex.: 4-20 mA) que define a abertura fixa, mantida até um novo comando. A ausência de modulação contínua torna essas válvulas adequadas para processos com ajustes esporádicos.

Características

Abertura Fixa: Operam em posições pré-definidas (ex.: 25%, 50%), ajustadas manualmente ou por controle.
Requisitos Menos Rigorosos: O posicionador exige menos precisão que nas válvulas modulantes, reduzindo custos.
Versatilidade: Atendem a processos que requerem controle parcial, mas não contínuo.
Materiais Robustos: Obturador e sede devem ser compatíveis com o fluido (ex.: aço inoxidável para fluidos corrosivos).

Exemplo Prático: Controle de Fluxo em um Sistema de Irrigação

Em um sistema de irrigação industrial, uma válvula de controle com posições intermediárias do tipo globo ajusta o fluxo de água. Durante o período matutino, a válvula é configurada para 30% de abertura, fornecendo 50 m³/h para uma zona específica. À tarde, um sinal de 4-20 mA ajusta a válvula para 60% de abertura, aumentando a vazão para 100 m³/h. A válvula permanece fixa em cada posição até uma nova condição do processo.

Aplicações

Essas válvulas são usadas em:

Sistemas de irrigação: Controle de vazão em diferentes zonas ou horários.
Processos químicos: Ajuste de fluxos de reagentes em etapas específicas (ex.: 10 L/min de catalisador).
Sistemas de aquecimento: Configuração de fluxos de vapor em posições fixas para demandas térmicas.

Relação com Outros Tipos de Válvulas

Essas válvulas ocupam um nicho entre as válvulas de controle on/off (aberta/fechada) e modulantes. Um subtipo relacionado, a válvula de controle on/off de massa calibrada, também opera em uma posição intermediária fixa, mas com características de controle binário, como será discutido na próxima seção.

Considerações Operacionais

A seleção deve considerar a compatibilidade do material com o fluido, a faixa de pressão e temperatura, e o tipo de atuador. A manutenção foca na verificação do posicionador e do obturador para garantir a posição fixa. Embora menos suscetíveis a desgaste por modulação, essas válvulas podem sofrer cavitação em fluidos agressivos.

As válvulas de controle com posições intermediárias oferecem uma solução prática para processos com ajustes discretos de vazão ou pressão, combinando flexibilidade e simplicidade. A próxima seção explorará as válvulas de controle on/off de massa calibrada, que adaptam o conceito de posições intermediárias para vazão constante.

2.2. Válvulas Mecânicas

As válvulas mecânicas são dispositivos essenciais em sistemas industriais, projetados para regular o fluxo de fluidos — como líquidos, gases ou vapores — sem depender de sinais externos, como eletricidade, ar comprimido ou fluidos hidráulicos, ao contrário das válvulas de controle automatizadas. Sua operação é baseada em intervenção manual ou em forças mecânicas geradas pelo próprio processo, como mudanças na pressão ou temperatura do fluido. Essa característica torna as válvulas mecânicas ideais para aplicações que valorizam simplicidade, robustez, baixo custo e independência de sistemas complexos de automação.

Características Principais

As válvulas mecânicas se destacam por sua confiabilidade e facilidade de uso. Elas não requerem fontes de energia externas ou sistemas de controle sofisticados, o que as torna perfeitas para ambientes remotos, sistemas de segurança críticos ou processos onde a manutenção deve ser mínima. Por exemplo, uma válvula de segurança em uma caldeira pode abrir automaticamente para liberar vapor em caso de sobrepressão, protegendo o equipamento sem necessidade de intervenção humana ou elétrica.

Tipos de Válvulas Mecânicas

As válvulas mecânicas podem ser divididas em três categorias principais, cada uma com funções específicas:

Válvulas Manuais: Operadas diretamente por um operador, geralmente por meio de um volante, alavanca ou outro mecanismo manual. São comuns em sistemas que requerem ajustes ocasionais, como tubulações de água ou gás em instalações industriais.
Válvulas Autorreguláveis: Ajustam o fluxo automaticamente com base em variáveis do processo, como pressão ou temperatura, sem necessidade de intervenção externa. Um exemplo é a válvula termostática em sistemas de aquecimento, que regula o fluxo com base na temperatura do fluido.
Válvulas de Segurança: Projetadas para proteger sistemas contra condições perigosas, como sobrepressão ou excesso de temperatura. Essas válvulas abrem automaticamente quando um limite predefinido é atingido, garantindo a segurança do processo, como em tanques de pressão ou caldeiras.

Aplicações

As válvulas mecânicas são amplamente utilizadas em diversos setores devido à sua versatilidade e confiabilidade. Elas são encontradas em:

Sistemas Simples ou Remotos: Em locais sem acesso a energia elétrica ou sistemas de controle automatizados, como poços de água ou instalações rurais.
Proteção de Equipamentos: Em processos industriais que exigem salvaguardas contra falhas, como válvulas de alívio em tubulações de gás ou sistemas de refrigeração.
Soluções de Baixo Custo: Em aplicações onde a simplicidade e a redução de custos de instalação e manutenção são prioridades, como em pequenas indústrias ou sistemas de irrigação.

Importância no Contexto Industrial

As válvulas mecânicas complementam as válvulas de controle automatizadas, oferecendo soluções práticas e robustas para uma ampla gama de processos industriais. Sua capacidade de operar de forma independente as torna indispensáveis em cenários onde a automação não é viável ou onde a segurança é a prioridade.

As seções seguintes explorarão em detalhes as características, os mecanismos de funcionamento e as aplicações específicas de cada tipo de válvula mecânica( manuais, autorreguláveis e de segurança) destacando como elas contribuem para a eficiência e a proteção em sistemas industriais.as oferecem soluções robustas e independentes para controle de fluidos em processos industriais, complementando as válvulas de controle automatizadas. As seções a seguir detalham os tipos específicos de válvulas mecânicas: manuais, autorreguláveis e de segurança, destacando suas características e aplicações.

2.2.1. Válvulas Manuais

As válvulas manuais são operadas diretamente por um operador, utilizando um volante, alavanca ou outro mecanismo manual para abrir, fechar ou ajustar a passagem do fluido. Essas válvulas são simples, confiáveis e amplamente utilizadas em sistemas que não requerem automação ou em situações de manutenção e ajuste manual.

Funcionamento

O operador gira o volante ou move a alavanca para acionar o obturador (ex.: gaveta, esfera ou disco), que controla a abertura ou fechamento da válvula. Algumas válvulas manuais, como as de globo, permitem ajustes parciais de abertura, enquanto outras, como as de esfera, são tipicamente usadas em posições totalmente aberta ou fechada.

Características

Simplicidade: Não dependem de energia externa ou sistemas de controle, reduzindo custos.
Flexibilidade: Podem ser usadas para isolar ou regular o fluxo, dependendo do tipo de válvula.
Durabilidade: Construídas com materiais robustos (ex.: bronze, aço carbono) para suportar condições adversas.

Exemplo Prático: Isolamento em uma Linha de Água

Em uma estação de tratamento de água, uma válvula manual do tipo gaveta é usada para isolar uma linha de tubulação durante a manutenção de uma bomba. O operador gira o volante para fechar a válvula, interrompendo o fluxo de água (ex.: 200 m³/h), permitindo a substituição da bomba sem vazamentos. Após a manutenção, a válvula é reaberta manualmente.

Aplicações

Isolamento de linhas: Fechamento de tubulações em sistemas de água, óleo ou gás.
Manutenção: Isolamento de equipamentos para reparos.
Sistemas simples: Aplicações em pequenas instalações sem automação.

Considerações Operacionais

A escolha do tipo de válvula (gaveta, esfera, globo) depende da aplicação. Válvulas de gaveta são ideais para isolamento total, enquanto válvulas de globo permitem ajustes parciais. A manutenção deve verificar desgaste no obturador e na sede, especialmente em fluidos corrosivos.

As válvulas manuais são essenciais para operações que exigem simplicidade e intervenção humana, oferecendo controle direto e confiável. A próxima seção abordará as válvulas autorreguláveis, que operam automaticamente com base em variáveis do processo.

2.2.2. Válvulas Autorreguláveis

As válvulas autorreguláveis ajustam o fluxo de fluido automaticamente com base em uma variável do processo, como pressão ou temperatura, sem a necessidade de sinais externos ou intervenção manual. Essas válvulas utilizam mecanismos mecânicos, como molas ou diafragmas, para responder diretamente às condições do processo, oferecendo uma solução autônoma para controle de fluxo.

Funcionamento

O ajuste da abertura é feito por um elemento sensível à variável do processo. Por exemplo, em uma válvula autorregulável de pressão, um diafragma ou mola detecta a pressão do fluido e move o obturador para ajustar a abertura, mantendo a pressão dentro de uma faixa desejada. Diferentemente das válvulas de controle modulantes, que dependem de um controlador externo, essas válvulas operam de forma independente.

Características

Autonomia: Funcionam sem energia externa, ideais para locais remotos.
Simplicidade Mecânica: Usam componentes como molas, diafragmas ou pesos para regulação.
Resposta Direta: Ajustam-se rapidamente a mudanças na variável controlada.

Exemplo Prático: Controle de Pressão em um Sistema de Vapor

Em uma caldeira industrial, uma válvula autorregulável de pressão mantém a pressão de vapor a 10 bar. Se a pressão aumenta para 11 bar, a força do vapor comprime uma mola interna, reduzindo a abertura da válvula e limitando o fluxo de vapor (ex.: de 500 kg/h para 400 kg/h). Quando a pressão cai para 9 bar, a mola relaxa, aumentando a abertura para restaurar a pressão desejada.

Aplicações

Sistemas de vapor: Controle de pressão em caldeiras ou trocadores de calor.
Redes de água: Regulação de pressão em sistemas de distribuição.
Indústria química: Controle de fluxo de gases ou líquidos em processos simples.

Considerações Operacionais

A calibração inicial da válvula (ex.: ajuste da mola) é crítica para garantir a resposta correta. Materiais do obturador e da sede devem ser compatíveis com o fluido para evitar corrosão ou erosão. A manutenção deve verificar o desgaste dos componentes mecânicos, como molas e diafragmas.

As válvulas autorreguláveis oferecem uma solução eficiente e autônoma para processos que exigem controle automático simples. A próxima seção discutirá as válvulas de segurança, que também operam sem sinais externos, mas com foco na proteção do sistema.

2.2.3. Válvulas de Segurança

As válvulas de segurança são projetadas para proteger sistemas industriais contra condições perigosas, como sobrepressão ou sobretemperatura, atuando automaticamente sem a necessidade de sinais externos. Essas válvulas abrem para liberar o excesso de fluido e fecham quando as condições do processo voltam ao normal, garantindo a segurança de equipamentos e operadores.

Funcionamento

A atuação é desencadeada por uma variável do processo, como pressão ou temperatura, que excede um limite pré-definido. Um mecanismo interno, geralmente uma mola ou contrapeso, mantém a válvula fechada até que a pressão do fluido supere a força do mecanismo, abrindo a válvula para aliviar o excesso. Quando a pressão cai, a válvula fecha automaticamente.

Características

Atuação Automática: Respondem diretamente à variável do processo, sem intervenção externa.
Alta Confiabilidade: Projetadas para operar em condições críticas, com materiais resistentes (ex.: aço inoxidável).
Segurança: Essenciais para proteger equipamentos e evitar acidentes.

Exemplo Prático: Alívio de Pressão em um Tanque de Gás

Em um tanque de armazenamento de gás nitrogênio, uma válvula de segurança é calibrada para abrir a 15 bar. Se a pressão no tanque atinge 16 bar devido a uma falha no sistema, a válvula abre, liberando gás (ex.: 50 kg/h) até que a pressão caia para 14 bar, quando fecha novamente. Isso evita danos ao tanque e riscos à segurança.

Aplicações

Tanques e caldeiras: Alívio de sobrepressão em sistemas de gás ou vapor.
Indústria química: Proteção contra pressões excessivas em reatores.
Sistemas de óleo e gás: Prevenção de rupturas em tubulações.

Considerações Operacionais

A válvula deve ser calibrada com precisão para o setpoint de alívio, e testes periódicos são necessários para garantir funcionamento. Materiais devem resistir à corrosão e ao desgaste do fluido. A instalação deve incluir tubulação de descarga para direcionar o fluido aliviado com segurança.

As válvulas de segurança são fundamentais para proteger sistemas industriais contra condições críticas, garantindo operação segura e confiável. As próximas seções explorarão outros tipos de válvulas ou aspectos específicos de sua aplicação em processos industriais.

Tabela Comparativa dos Tipos de Válvulas

A tabela abaixo resume os seis principais tipos de válvulas descritos nas seções 2.1 e 2.2, destacando suas funções, aplicações típicas e características principais. Essa comparação facilita a compreensão das diferenças entre válvulas de controle e válvulas mecânicas, bem como suas aplicações em processos industriais.

Tipo de Válvula	Função	Aplicações Típicas	Características Principais
Válvula de Controle Modulante	Ajuste contínuo do fluxo com base em sinais de controle (ex.: PID)	Controle de temperatura em caldeiras, vazão em reatores químicos, pressão em sistemas de HVAC	Alta precisão, característica de fluxo linear ou igual porcentagem, requer posicionador e atuador
Válvula de Controle On/Off (Aberta/Fechada)	Início ou interrupção completa do fluxo (0% ou 100%)	Isolamento em sistemas de segurança (ex.: gasodutos), processos batch (ex.: enchimento de tanques)	Abertura rápida, simplicidade, alta durabilidade, sem ajustes parciais
Válvula de Controle com Posições Intermediárias	Operação em posições fixas pré-determinadas (ex.: 10%, 50%)	Controle de vazão em sistemas de irrigação, fluxos discretos em processos químicos	Ajuste fixo, requisitos menos rigorosos para o posicionador, versatilidade
Válvula Manual	Abertura ou fechamento por intervenção humana (volante ou alavanca)	Isolamento de linhas durante manutenção, sistemas simples sem automação	Simplicidade, baixo custo, depende de operador, ajustes parciais em alguns tipos (ex.: globo)
Válvula Autorregulável	Ajuste automático do fluxo com base em variáveis do processo (ex.: pressão, temperatura)	Controle de pressão em caldeiras, regulação de fluxo em redes de água	Autonomia, operação mecânica (molas, diafragmas), resposta direta, sem sinais externos
Válvula de Segurança	Alívio automático de sobrepressão ou sobretemperatura para proteger o sistema	Proteção de tanques, caldeiras e reatores contra condições críticas	Atuação automática, alta confiabilidade, calibragem precisa, tubulação de descarga necessária

Observações

Válvulas de Controle (modulantes, on/off, posições intermediárias) dependem de sinais externos e são ideais para processos automatizados, enquanto válvulas mecânicas (manuais, autorreguláveis, de segurança) operam sem automação, priorizando simplicidade ou segurança.
A escolha do tipo de válvula depende de fatores como o fluido, pressão, temperatura e requisitos do processo (ex.: controle preciso, resposta rápida, autonomia).
Outros tipos de válvulas existem para atender a peculiaridades específicas de processos industriais, como válvulas de retenção ou de alívio térmico, mas os seis tipos acima cobrem as aplicações mais comuns.

3. Filosofias de Controle

Na fase de projeto de um processo industrial, uma pergunta fundamental precisa ser respondida:
“O que se deseja controlar com a válvula?”

A resposta orienta não apenas a escolha do tipo de válvula — se será de controle ou mecânica —, mas também a definição da filosofia de controle mais adequada. Essa filosofia determina como a válvula será acionada para regular variáveis como vazão, pressão, temperatura ou nível, influenciando diretamente a estabilidade, a segurança e o desempenho do sistema.

Importância da Filosofia de Controle

A filosofia de controle impacta diretamente:

A seleção do tipo de válvula: modulante, on/off, autorregulável ou de segurança;
Os requisitos do sistema: tempo de resposta, precisão, robustez e compatibilidade com o fluido;
A estratégia de automação: controle contínuo via sinal (ex.: PID) ou resposta autônoma a condições do processo.

A seguir, são apresentadas as principais filosofias de controle aplicadas a válvulas, com exemplos práticos e recomendações técnicas para cada uma.

3.1. Controle On/Off (Aberta/Fechada)

3.1. Controle de Nível em Tanques [On/Off (Aberta/Fechada)]

O controle de nível em tanques é uma aplicação comum em processos industriais, onde o objetivo é manter o nível de fluido dentro de uma faixa aceitável, sem a necessidade de mantê-lo constante. Essa estratégia utiliza a filosofia de controle on/off, combinando válvulas de controle on/off (aberta/fechada) com sensores de nível para gerenciar o enchimento ou esvaziamento do tanque, minimizando ajustes contínuos e otimizando a operação.

Descrição

Em muitos processos, o nível de um tanque não precisa ser mantido em um valor exato, mas dentro de limites superior e inferior que garantam a operação segura e eficiente. Essa abordagem reduz o desgaste de componentes e o consumo de energia, já que a válvula só é acionada quando o nível atinge os pontos de controle pré-definidos.

Funcionamento

O sistema de controle de nível geralmente utiliza:

Sensores de nível: Chaves de nível (ex.: boias, sensores capacitivos) que detectam os limites inferior e superior do nível do fluido.
Válvula de controle on/off: Uma válvula, como uma solenóide ou esfera, que abre para permitir o fluxo de entrada (enchimento) ou fecha para interrompê-lo.
Controlador simples: Um sistema que processa os sinais dos sensores e envia comandos binários (ligar/desligar) à válvula.

Por exemplo, dois sensores de nível são configurados: um para o limite inferior (ex.: 3 metros) e outro para o limite superior (ex.: 5 metros). Quando o nível cai abaixo do limite inferior, a válvula abre para encher o tanque; quando atinge o limite superior, a válvula fecha.

Exemplo Prático: Controle de Nível em uma Estação de Tratamento de Água

Em uma estação de tratamento de água, um tanque de armazenamento de 10 m³ é usado para abastecer um sistema de filtragem. Dois sensores de nível monitoram o tanque:

Sensor inferior: Detecta quando o nível cai abaixo de 3 metros (30% da capacidade).
Sensor superior: Detecta quando o nível atinge 5 metros (50% da capacidade).

Uma válvula de controle on/off do tipo solenóide, instalada na linha de entrada de água, é acionada por um sinal elétrico de 24 VDC. Se o nível cai para 2,8 metros, o sensor inferior envia um sinal ao controlador, que abre a válvula, permitindo uma vazão de 200 L/min. Quando o nível atinge 5,2 metros, o sensor superior sinaliza o fechamento da válvula, interrompendo o fluxo. Esse ciclo mantém o nível entre 3 e 5 metros, garantindo suprimento contínuo sem enchimento constante.

Aplicações

Tratamento de água: Controle de nível em reservatórios ou tanques de decantação.
Indústria química: Gerenciamento de líquidos em tanques de armazenamento de reagentes.
Sistemas de irrigação: Enchimento de tanques para distribuição de água em áreas agrícolas.

Considerações Operacionais

Seleção da Válvula: Válvulas solenóides são comuns para fluidos líquidos devido à sua resposta rápida (ex.: <1 segundo). Válvulas de esfera podem ser usadas para maiores vazões.
Compatibilidade do Fluido: Materiais como aço inoxidável ou PVC devem ser escolhidos para evitar corrosão.
Manutenção: Sensores de nível (ex.: boias) devem ser inspecionados para evitar falhas por acúmulo de resíduos. A válvula deve ser verificada quanto a vazamentos ou desgaste.
Histerese: A diferença entre os limites (ex.: 3 m e 5 m) evita ciclos frequentes, prolongando a vida útil da válvula.

Finalização

O controle de nível em tanques, baseado na filosofia de controle on/off, é uma solução simples e eficaz para manter o nível dentro de uma faixa operacional, utilizando válvulas de controle on/off (aberta/fechada) e sensores de nível. Essa abordagem é amplamente aplicada em processos que priorizam robustez e economia. As próximas seções explorarão outras aplicações ou aspectos técnicos das válvulas, como dimensionamento ou manutenção.

3.2. Controle Proporcional (PID)

Descrição

Nessa filosofia, um controlador PID ajusta continuamente a abertura da válvula com base na comparação entre o valor medido (PV – process variable) e o valor desejado (SP – setpoint). O controlador envia um sinal analógico (ex.: 4–20 mA) ao posicionador, que comanda o atuador da válvula de forma proporcional ao erro detectado.

Aplicações Típicas

Controle de temperatura: Manutenção de temperatura em caldeiras ou trocadores de calor;
Controle de vazão: Dosagem precisa de reagentes em reatores;
Controle de pressão: Estabilização de redes de gás ou sistemas HVAC.

Válvulas Recomendadas

Válvulas globo, borboleta ou de esfera segmentada com posicionadores inteligentes;
Características de fluxo linear ou igual porcentagem, conforme a variável controlada.

Exemplo Prático

Em uma caldeira, o controlador PID monitora a temperatura do vapor. Ao detectar 175°C (setpoint: 180°C), ele comanda o posicionador para aumentar a abertura da válvula de 50% para 60%, elevando o fluxo de gás combustível em 10 m³/h. Quando a temperatura atinge 182°C, a abertura é reduzida para 55%, estabilizando o sistema.

3.3. Controle em Cascata

Descrição

O controle em cascata utiliza dois ou mais controladores em série. O controlador primário ajusta o setpoint de um controlador secundário, que comanda a válvula. Essa estratégia melhora a resposta do sistema ao controlar variáveis intermediárias que afetam diretamente a variável principal.

Aplicações Típicas

Processos térmicos complexos: Controle de temperatura com influência de vazão ou pressão;
Sistemas multivariáveis: Onde diferentes variáveis interagem entre si.

Válvulas Recomendadas

Válvulas modulantes com alta repetibilidade e resposta rápida;
Equipadas com posicionadores digitais com comunicação com ambos os controladores.

Em um reator químico de uma planta industrial, é essencial manter a temperatura do processo estável em 200°C para garantir a eficiência da reação química e a qualidade do produto. Flutuações na temperatura podem comprometer a cinética da reação ou causar subprodutos indesejados. Para isso, utiliza-se um sistema de controle em cascata, que combina dois controladores PID (Proporcional-Integral-Derivativo) para gerenciar a temperatura por meio da regulação da vazão de vapor aquecido que entra no reator.

Descrição do Sistema

Variável Primária: Temperatura do reator, medida por um sensor de temperatura (termopar) instalado no interior do reator.
Variável Secundária: Vazão de vapor na tubulação de alimentação do reator, medida por um transmissor de vazão.
Componentes:
- Controlador Primário (PID1): Monitora a temperatura do reator (setpoint fixo em 200°C) e ajusta o setpoint do controlador secundário com base no erro detectado (diferença entre a temperatura atual e o setpoint).
- Controlador Secundário (PID2): Regula a vazão de vapor ajustando a abertura de uma válvula de controle modulante equipada com um posicionador digital.
- Válvula de Controle: Uma válvula globo modulante com resposta rápida, capaz de ajustar a abertura entre 0% e 100% para controlar a quantidade de vapor que entra no reator.
- Sistema de Aquecimento: Uma serpentina interna ao reator, por onde o vapor circula, transferindo calor ao fluido do processo.

Funcionamento do Controle em Cascata

O sensor de temperatura detecta a temperatura atual do reator. Suponha que a temperatura caia para 195°C devido a uma perturbação, como uma queda na pressão do vapor ou um aumento na carga do reator.
O controlador primário (PID1) calcula o erro (200°C – 195°C = 5°C) e ajusta o setpoint do controlador secundário para aumentar a vazão de vapor, compensando a perda de calor.
O controlador secundário (PID2) recebe o novo setpoint de vazão e compara com a vazão atual medida pelo transmissor. Ele comanda a válvula de controle, aumentando sua abertura de 40% para 50%, permitindo maior entrada de vapor.
O aumento na vazão de vapor eleva a transferência de calor na serpentina, restabelecendo a temperatura do reator para próximo de 200°C.
O sistema opera em loop contínuo, com o controlador secundário respondendo rapidamente a variações na vazão e o controlador primário garantindo que a temperatura permaneça estável.

Benefícios Observados

Resposta Rápida: O controlador secundário corrige variações na vazão antes que elas impactem significativamente a temperatura, reduzindo o tempo de resposta do sistema.
Estabilidade: A cascata minimiza oscilações na temperatura, mesmo em presença de perturbações externas, como mudanças na pressão do vapor ou na demanda do processo.
Precisão: A válvula modulante com posicionador digital garante ajustes precisos na vazão, melhorando o controle geral.

Exemplo Numérico

Condição Inicial: Temperatura = 195°C, abertura da válvula = 40%, vazão de vapor = 100 kg/h.
Ação do Controlador Primário: Detecta erro de 5°C e ajusta o setpoint de vazão para 120 kg/h.
Ação do Controlador Secundário: Aumenta a abertura da válvula para 50%, elevando a vazão para 120 kg/h.
Resultado: Após alguns minutos, a temperatura retorna a 200°C, estabilizando o processo.

Aplicação Prática

Esse sistema é amplamente utilizado em reatores químicos, trocadores de calor e outros processos térmicos onde a temperatura depende de variáveis intermediárias, como vazão ou pressão. A estratégia de controle em cascata é particularmente eficaz em sistemas com dinâmica complexa, onde perturbações frequentes exigem ajustes rápidos e precisos.

3.4. Controle com Posições Intermediárias

Introdução

O controle com posições intermediárias é uma estratégia de controle simples, na qual uma válvula opera em posições fixas de abertura, definidas previamente, em vez de modular continuamente. Essa abordagem é ideal para processos que não exigem ajustes finos ou contínuos, mas sim mudanças discretas em resposta a condições específicas do processo. Diferentemente do controle modulado, onde a válvula ajusta sua abertura de forma dinâmica, no controle com posições intermediárias a válvula permanece fixa em um percentual de abertura até que uma nova condição do processo demande alteração.

Características das Válvulas

Para esse tipo de controle, recomenda-se o uso de válvulas projetadas especificamente para operar em posições intermediárias. Essas válvulas possuem as seguintes características:

Alta repetibilidade: Garantem que a abertura selecionada (ex.: 10%, 50%, 80%) seja mantida com precisão em cada ciclo.
Construção robusta: Suportam operação prolongada em posições fixas sem desgaste excessivo.
Atuadores adequados: Geralmente equipadas com atuadores pneumáticos ou elétricos que permitem ajustes rápidos para as posições predefinidas.
Baixa complexidade: Não requerem sistemas de controle sofisticados, como controladores PID, reduzindo custos e simplificando a manutenção.

Aplicações Típicas

O controle com posições intermediárias é utilizado em processos onde a variável controlada (como temperatura, vazão ou pressão) pode ser gerenciada de forma eficaz com ajustes discretos, sem a necessidade de modulação contínua. Exemplos incluem:

Sistemas de aquecimento residencial: Controle de temperatura em radiadores ou pisos aquecidos.
Processos industriais simples: Regulação de vazão em sistemas de resfriamento ou aquecimento com demandas previsíveis.
Sistemas de irrigação: Ajuste de vazão em diferentes períodos do dia.

Exemplo Prático

Contexto

Em uma residência, deseja-se controlar a temperatura interna utilizando um sistema de aquecimento com radiadores alimentados por água quente. Uma válvula de posições intermediárias é instalada na tubulação de água quente para regular a vazão, ajustando a quantidade de calor transferida aos radiadores. O sistema é configurado com três posições de abertura predefinidas, ajustadas automaticamente com base no horário do dia para atender às necessidades térmicas da casa.

Configuração do Sistema

Válvula: Uma válvula de controle com atuador elétrico, programada para operar em três posições fixas de abertura: 10%, 50% e 80%.
Controlador: Um temporizador programável que comuta a válvula entre as posições com base em horários predefinidos.
Sensor: Um termostato que monitora a temperatura ambiente, usado para confirmar o desempenho do sistema (embora não controle diretamente a válvula neste caso).

Funcionamento

Manhã (6h às 12h): A válvula é ajustada para 50% de abertura, permitindo uma vazão moderada de água quente (ex.: 15 L/min). Isso mantém a temperatura da casa em cerca de 22°C, ideal para o conforto matinal.
Meio-dia (12h às 18h): Com o aumento da temperatura externa, a válvula é ajustada para 10% de abertura, reduzindo a vazão para 5 L/min e mantendo a temperatura em torno de 20°C, suficiente para evitar superaquecimento.
Noite (18h às 6h): Para enfrentar temperaturas mais baixas, a válvula é configurada para 80% de abertura, aumentando a vazão para 25 L/min, elevando a temperatura interna para 24°C, proporcionando maior conforto durante a noite.

Benefícios

Simplicidade: O sistema não exige controle modulado ou algoritmos complexos, reduzindo custos de instalação e manutenção.
Eficiência energética: Ajustes discretos evitam o uso excessivo de energia em períodos de menor demanda.
Confiabilidade: A operação em posições fixas minimiza o desgaste da válvula, prolongando sua vida útil.

Exemplo Numérico

Condição inicial (meio-dia): Temperatura ambiente = 20°C, válvula a 10% (vazão = 5 L/min).
Mudança para a noite: A válvula ajusta para 80% (vazão = 25 L/min), elevando a temperatura para 24°C em 30 minutos.
Resultado: A temperatura da casa é mantida em faixas confortáveis com ajustes simples, sem necessidade de modulação contínua.

Considerações

O controle com posições intermediárias é ideal para sistemas com demandas previsíveis e variações lentas. Para processos que requerem ajustes finos ou respostas rápidas a perturbações, o controle modulado (como o controle em cascata) pode ser mais apropriado. Além disso, a escolha da válvula deve considerar a compatibilidade com o fluido (ex.: água quente) e a faixa de vazão necessária.

Considerações Operacionais

A escolha da filosofia de controle deve considerar:

A complexidade do processo: Controle on/off para sistemas simples, PID ou cascata para processos dinâmicos e sensíveis;
A exigência de precisão e resposta: Sistemas críticos exigem válvulas de controle com atuadores e posicionadores de alto desempenho;
A autonomia desejada: Em locais remotos ou em sistemas de proteção, válvulas autorreguláveis podem ser a melhor opção.

Além disso, a manutenção preventiva é fundamental para garantir que válvulas, atuadores e acessórios funcionem dentro das especificações, evitando desvios de controle, desgaste precoce e falhas operacional

A filosofia de controle é o elo entre o projeto de instrumentação e o desempenho real do processo. Cada estratégia — on/off, proporcional, cascata ou autorregulada — atende a demandas específicas de precisão, segurança e confiabilidade. A correta combinação entre válvula, atuador, controlador e estratégia de controle é o que garante a eficiência e estabilidade de uma planta industrial moderna.

Na próxima seção, abordaremos aspectos práticos como dimensionamento de válvulas, seleção de características de fluxo e os principais desafios de manutenção encontrados em campo.

Tabela Comparativa de Filosofias de Controle

A tabela abaixo resume as quatro principais filosofias de controle descritas na seção 3, destacando suas funções, aplicações típicas, válvulas adequadas e nível de complexidade. Essa comparação auxilia na seleção da filosofia de controle e do tipo de válvula apropriados para processos industriais, alinhando os requisitos do sistema às características das válvulas.

Filosofia de Controle	Função	Aplicações Típicas	Válvulas Adequadas	Complexidade
Controle On/Off	Inicia ou interrompe o fluxo de fluido, operando a válvula em posições totalmente aberta (100%) ou fechada (0%)	Isolamento em sistemas de segurança (ex.: gasodutos), processos batch (ex.: enchimento de tanques de 10 m³), controle de utilidades (ex.: ar comprimido)	Válvulas de controle on/off (aberta/fechada) como esferas ou borboletas; válvulas manuais para isolamento	Baixa: Simples, sem ajustes parciais, ideal para sistemas com controle binário
Controle Proporcional (PID)	Ajusta continuamente a abertura da válvula para manter uma variável do processo (ex.: temperatura, pressão) próxima ao setpoint	Controle de temperatura em caldeiras (ex.: vapor a 180°C), vazão em reatores químicos (ex.: 100 L/min), pressão em sistemas de HVAC	Válvulas de controle modulantes (ex.: globo, borboleta) com característica de fluxo linear ou igual porcentagem	Alta: Requer controlador PID, posicionador preciso e resposta rápida
Controle em Cascata	Utiliza controladores primário e secundário para ajustar a válvula com base em uma variável secundária que influencia a primária	Controle de temperatura em reatores químicos (ex.: vazão de vapor de 20 kg/h para 200°C), sistemas de aquecimento complexos	Válvulas de controle modulantes com posicionadores avançados; válvulas com posições intermediárias para ajustes discretos	Muito alta: Exige múltiplos controladores e integração complexa
Controle Mecânico (Autorregulação)	Ajusta automaticamente o fluxo com base em variáveis do processo (ex.: pressão, temperatura) usando mecanismos mecânicos	Controle de pressão em caldeiras (ex.: 10 bar), regulação de fluxo em redes de água, alívio em tanques	Válvulas autorreguláveis (ex.: com molas ou diafragmas); válvulas de segurança para alívio	Média: Autônoma, sem sinais externos, mas requer calibração precisa

Observações

Controle On/Off: Ideal para sistemas simples ou de segurança, com resposta rápida, mas sem controle fino.
Controle Proporcional (PID): Oferece alta precisão para processos contínuos, mas exige sistemas de automação robustos.
Controle em Cascata: Usado em processos complexos onde múltiplas variáveis interagem, aumentando a eficiência, mas com maior custo e complexidade.
Controle Mecânico: Indicado para locais remotos ou sistemas que exigem independência de energia externa, com manutenção focada em componentes mecânicos.
A escolha da filosofia depende do processo, da precisão necessária e da infraestrutura disponível. Cada filosofia está associada a tipos específicos de válvulas (controle ou mecânicas), conforme descrito nas seções 2.1 e 2.2.

O coeficiente Cv (coeficiente de vazão) é um parâmetro fundamental no dimensionamento, seleção e operação de válvulas de controle em sistemas de processos industriais, como em indústrias químicas, petroquímicas, de óleo e gás, tratamento de água, entre outras. Ele é amplamente utilizado para caracterizar a capacidade de uma válvula de permitir o fluxo de um fluido através dela sob condições específicas, sendo essencial para garantir o desempenho eficiente de um sistema de controle de processos. A seguir, apresento uma explicação técnica detalhada, com base no texto fornecido, mas enriquecida com maior profundidade e clareza.

4.1. O que é o Cv?

O Cv é definido como o coeficiente de vazão de uma válvula de controle, expresso em unidades padronizadas, que quantifica a capacidade da válvula de permitir o fluxo de um fluido (líquido ou gás) através de sua passagem interna. Tecnicamente, o Cv é definido como o volume de água, em galões por minuto (GPM), que passa pela válvula a uma pressão diferencial de 1 psi (aproximadamente 0,0689 bar) e a uma temperatura de 60°F (15,6°C), com a válvula completamente aberta. Essa definição segue o padrão estabelecido pela norma ANSI/ISA-75.01.01.

Matematicamente, o Cv é expresso pela equação para líquidos:

Onde:

Q: Vazão volumétrica (em galões por minuto, GPM);
Cv: Coeficiente de vazão da válvula;
ΔP: Diferença de pressão através da válvula (em psi);
G: Gravidade específica do fluido (adimensional, referenciada à água a 60°F).

Essa equação demonstra que o Cv é diretamente proporcional à vazão e inversamente proporcional à resistência oferecida pela válvula ao fluxo do fluido. Assim, ele serve como um indicador da capacidade de passagem de fluido de uma válvula.

Entendendo o que é Cv

O Cv pode ser entendido como uma medida da “facilidade” com que um fluido atravessa a restrição interna da válvula. Essa restrição, frequentemente chamada de “orifício” ou “área de passagem”, é determinada pelo projeto interno da válvula, incluindo o tipo de obturador (globo, borboleta, esfera, etc.) e o grau de abertura.

Cv elevado: Indica uma válvula com um orifício maior ou menor resistência ao fluxo, permitindo maior vazão para uma mesma diferença de pressão. Por exemplo, uma válvula de controle completamente aberta terá seu Cv máximo.
Cv reduzido: Indica maior resistência ao fluxo, geralmente associado a uma válvula parcialmente fechada ou com um orifício menor, resultando em menor vazão.

Essa característica torna o Cv um parâmetro crítico para o dimensionamento de válvulas, pois ele permite prever o comportamento do fluxo em diferentes condições operacionais, como variação de pressão, tipo de fluido (líquido, gás ou vapor) e grau de abertura da válvula.

Comportamento do Cv em Válvulas de Controle

O texto destaca que o Cv varia com o grau de abertura da válvula:

Quando a válvula está totalmente aberta, o orifício de passagem é maximizado, resultando no Cv máximo especificado pelo fabricante.
À medida que a válvula fecha parcialmente, o orifício de passagem diminui, reduzindo o Cv e, consequentemente, a vazão.

Esse comportamento é descrito pela característica de fluxo da válvula, que pode ser:

Linear: A vazão varia de forma diretamente proporcional ao deslocamento do obturador da válvula. Ou seja, um aumento de 10% no curso resulta em aproximadamente 10% de aumento na vazão. Essa relação constante entre abertura e vazão torna a característica linear adequada para controle de vazão em processos estáveis, onde o ganho do sistema não se altera significativamente com a carga.
Igual porcentagem: Em válvulas com característica igual porcentagem, cada incremento igual no curso (ex.: +10% de abertura) produz um incremento proporcional ao valor de vazão já existente, o que significa que o ganho cresce com a abertura. Assim, nos primeiros 20–30% de curso, a válvula pode se deslocar bastante sem variar significativamente a vazão (pequeno ganho efetivo). Já na parte final do curso (ex.: acima de 60%), pequenos aumentos de abertura geram grandes variações de vazão. Esse comportamento permite controle estável próximo ao fechamento e resposta mais vigorosa quando o processo exige maior correção, sendo ideal para controle de pressão, temperatura ou processos sujeitos a variação de carga.
Abertura rápida: Projetada para liberar grande parte da vazão nominal logo nos primeiros movimentos da válvula (ex.: 60% da vazão com apenas 25% do curso). Após esse ponto, o incremento de vazão tende a se estabilizar.
Essa resposta “rápida” é ideal para funções on/off, aplicações de emergência ou de enchimento rápido, onde se deseja máxima vazão com o menor deslocamento possível, como linhas de segurança, alívio ou intertravamento..

O Cv é, portanto, uma propriedade intrínseca da válvula que depende de seu projeto e da posição do obturador, sendo essencial para combinar a válvula às necessidades do sistema.

Importância do Cv no Dimensionamento e Seleção de Válvulas

O Cv é o principal parâmetro utilizado para:

Dimensionamento: Determinar o tamanho da válvula necessário para atender à vazão requerida pelo processo, considerando a pressão diferencial e as propriedades do fluido (densidade, viscosidade, etc.).
Seleção: Escolher o tipo de válvula (globo, borboleta, diafragma, etc.) e suas características (material, tipo de obturador, etc.) com base nas condições operacionais.
Controle de processo: Garantir que a válvula possa regular o fluxo de maneira precisa e eficiente, especialmente em sistemas com variações de carga ou pressão.

Por exemplo, em um sistema onde a vazão necessária é de 100 GPM, com uma diferença de pressão de 4 psi e um fluido com gravidade específica de 1, o Cv necessário pode ser calculado como:

Assim, uma válvula com Cv igual ou superior a 50 seria adequada, considerando margens de segurança e condições operacionais.

Fatores Adicionais que Afetam o Cv

Além da abertura da válvula, outros fatores podem influenciar o Cv efetivo em operação:

Propriedades do fluido: Fluidos com alta viscosidade ou presença de partículas sólidas podem alterar a capacidade de fluxo.
Condições de operação: Variações de pressão, temperatura ou cavitação podem afetar o desempenho da válvula.
Tipo de válvula: Cada tipo de válvula (globo, borboleta, esfera, etc.) possui características de fluxo distintas, impactando o Cv.

Conclusão

O coeficiente Cv é uma métrica essencial para o projeto e operação de válvulas de controle, servindo como uma ponte entre as especificações do sistema e o desempenho da válvula. Ele quantifica a capacidade de passagem de fluido, permitindo que engenheiros dimensionem e selecionem válvulas adequadas às demandas do processo. A variação do Cv com a abertura da válvula reflete sua capacidade de regulação, sendo um fator crítico em sistemas dinâmicos. Compreender o Cv e suas implicações técnicas é fundamental para otimizar a eficiência e a confiabilidade de processos industriais.

Estratégias e Orientações para Escolha de Válvulas de Controle – Dicas de Instrumentação

Valve products | Valmet
