Otimize seus sistemas de processo. Este guia explora o impacto da velocidade de saída da válvula de controle no desempenho operacional, detalhando como ela afeta o fluxo do meio, e aprimora os critérios para a seleção e dimensionamento de válvulas.
A Relação Crítica entre Válvula de Controle, Dimensionamento e Velocidade do Meio
Em uma planta industrial, a válvula de controle é um componente crucial, pois é responsável por modular e regular com precisão o fluxo de diversos fluidos (como líquidos, gases ou vapores).
Embora o dimensionamento (sizing) e o projeto da válvula sejam fundamentais para garantir sua eficiência e longevidade, é igualmente vital que o fluido que a atravessa possua a velocidade ideal. Uma inadequação em qualquer um desses fatores – seja no dimensionamento da válvula ou na velocidade do meio – pode levar a irregularidades operacionais e, consequentemente, comprometer significativamente o desempenho geral da unidade industrial.
Cada tipo de fluido possui critérios e fórmulas específicas para o cálculo da sua velocidade de escoamento correta. Como mencionado, o projeto e o dimensionamento da válvula de controle são elementos interligados a essa dinâmica. Fica claro, portanto, que a válvula de controle e a velocidade do meio são grandemente ** interdependentes**.
Nesta publicação, vamos aprofundar a discussão sobre a importância da velocidade do meio no contexto operacional de uma válvula de controle.
O que é uma Válvula de Controle?
A válvula de controle é um elemento crítico de instrumentação em processos industriais, projetado para regular dinamicamente o fluxo de fluidos (líquidos, gases ou vapores) em um sistema de tubulação. Seu mecanismo principal de operação baseia-se no estrangulamento (throttling) — um processo que induz uma perda controlada de pressão por meio da restrição parcial da seção transversal de passagem —, ou no posicionamento binário/on-off, dependendo da aplicação. Essa regulação é essencial para manter variáveis de processo como vazão, pressão, nível ou temperatura dentro de faixas operacionais desejadas.
Configuração Hidráulica e Entrada de Fluido

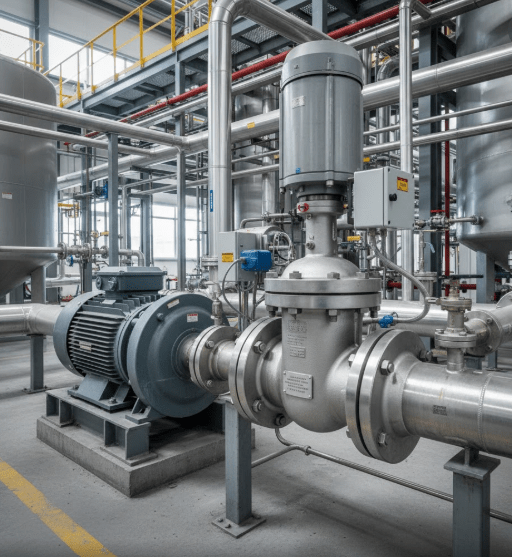

O fluido entra na válvula pelo lado de sucção (upstream ou inlet), tipicamente impulsionado por um equipamento motriz upstream, como uma bomba centrífuga, compressor volumétrico ou turbina. Nesse ponto, a pressão e a vazão incidentes são determinadas pelas condições de operação do sistema. A válvula não gera energia, mas atua como um dissipador passivo de energia hidráulica, convertendo excesso de pressão em calor por fricção e turbulência no interior do corpo da válvula. A equação fundamental que governa o fluxo através da válvula é derivada da fórmula de vazão de Bernoulli adaptada:.
Configuração Hidráulica e Entrada de Fluido
O fluido entra na válvula pelo lado de sucção (upstream ou inlet), tipicamente impulsionado por um equipamento motriz upstream, como uma bomba centrífuga, compressor volumétrico ou turbina. Nesse ponto, a pressão e a vazão incidentes são determinadas pelas condições de operação do sistema. A válvula não gera energia, mas atua como um dissipador passivo de energia hidráulica, convertendo excesso de pressão em calor por fricção e turbulência no interior do corpo da válvula. A equação fundamental que governa o fluxo através da válvula é derivada da fórmula de vazão de Bernoulli adaptada:
Onde:
- Q: Vazão volumétrica (em m³/h ou gpm);
- Cv: Coeficiente de vazão da válvula (medida em galões por minuto a uma diferença de pressão de 1 psi para água a 60°F), que quantifica a capacidade de passagem em função da abertura;
- ΔP: Queda de pressão através da válvula (em psi ou bar);
- ρ: Densidade do fluido (em lb/ft³ ou kg/m³).
Essa relação destaca como a posição da válvula modula o Cv, controlando indiretamente a vazão ou pressão de saída.
Arquitetura de Controle e Atuação
A operação da válvula pode ser classificada como analógica (contínua, com sinal 4-20 mA ou pneumático 3-15 psi para posicionamento proporcional) ou digital (discreta, com atuadores on-off ou protocolos como HART, FOUNDATION Fieldbus ou Profibus para integração com sistemas de automação). Independentemente do tipo, a válvula é composta por três subsistemas principais:
- Corpo da Válvula: Contém o mecanismo de obstrução (e.g., disco, globo, borboleta ou gaveta), que varia a área efetiva de fluxo. Materiais como aço inoxidável, ligas de níquel ou teflon são selecionados com base na compatibilidade com o meio (corrosividade, temperatura até 500°C e pressão até 10.000 psi em designs de alta performance).
- Atuador: Fornece a força mecânica para mover o obturador. Tipos comuns incluem:
- Pneumáticos: Usam ar comprimido para movimento linear ou rotativo, com vantagens em ambientes explosivos (ATEX/IECEx).
- Elétricos: Motorizados com engrenagens, ideais para precisão em baixa vazão.
- Hidráulicos: Para aplicações de alta torque, como em indústrias petroquímicas.
- Posicionador: Um dispositivo eletrônico ou pneumático que compara o sinal de entrada (setpoint) com a posição real do obturador (feedback via sensor LVDT ou potenciômetro), ajustando o atuador para minimizar o erro de rastreamento. Isso garante linearidade e equal-percent de resposta, essenciais para loops de controle PID.
Objetivo e Integração em Malhas de Controle
O propósito primordial da válvula é entregar uma vazão de saída (discharge ou downstream) precisa e estável, compensando perturbações como variações na demanda ou flutuações na pressão de alimentação. Em uma malha de controle fechada (feedback loop), ela opera como o elemento final de controle (FCE), recebendo comandos de um controlador (e.g., PLC ou DCS) que processa sinais de sensores (transmissores de vazão ou pressão). Métricas de performance incluem:
- Ganho de processo: Variação de vazão por unidade de mudança no sinal de controle;
- Histerese: Desvio máximo na posição para um mesmo setpoint (tipicamente <1% em válvulas de alta qualidade);
- Tempo de resposta: De 0,5 a 5 segundos para 90% de mudança.
Essa precisão é crucial para a estabilidade do processo, prevenindo oscilações (via análise de Bode) e otimizando eficiência energética — por exemplo, reduzindo o consumo de bombas ao manter ΔP\Delta PΔP ótimo. Assim, a válvula de controle não é mero acessório, mas o elo executor em malhas de instrumentação, integrando-se a normas como ISA-75.01 para testes de capacidade e API 6D para integridade em óleo e gás.
Velocidade de Atuação da Válvula de Controle
A velocidade de atuação da válvula de controle é tecnicamente definida como o tempo de resposta (response time), que o conjunto válvula-atuador leva para se deslocar de uma posição para outra, geralmente de 0% a 100% de abertura ou vice-versa. Essa métrica é comumente avaliada como o tempo para atingir 90% da mudança desejada, conforme normas como ISA-75.02, e varia tipicamente de 0,5 a 5 segundos dependendo do tipo de atuador.
Essa velocidade é determinada e controlada pelo atuador (pneumático, elétrico ou hidráulico). O atuador, por sua vez, recebe sinais de controle de um sistema mestre, como um Controlador Lógico Programável (CLP) ou um Sistema de Controle Distribuído (DCS). Este sinal de comando pode ser enviado de diversas formas, incluindo:
- Analógico: Tipicamente 4-20 mA ou 3-15 psi em sistemas pneumáticos.
- Digital: Sinais de chaveamento (On/Off) para aplicações binárias.
- Baseado em Comunicação: Protocolos industriais digitais (como Fieldbus ou HART) para feedback de posição e diagnóstico.
Fatores como inércia mecânica, fricção e suprimento de fluido (ar ou óleo) influenciam diretamente essa velocidade, podendo introduzir dead time em loops de controle PID.
A velocidade de resposta é um parâmetro crítico, pois impacta diretamente na estabilidade e na capacidade de um sistema de processo de reagir rapidamente a perturbações, minimizando oscilações e overshoot.
| Tipo de Atuador | Tempo Típico de Resposta | Vantagens | Desvantagens |
|---|---|---|---|
| Pneumático | 1-3 s | Baixo custo, seguro em áreas explosivas | Dependente de ar comprimido |
| Elétrico | 2-5 s | Precisão alta, fácil integração digital | Alto consumo energético |
| Hidráulico | 0,5-2 s | Alta força para grandes válvulas | Manutenção complexa |
Transição: Relação entre Atuação da Válvula e Velocidade do Fluido
A velocidade de atuação da válvula deve ser compatível com as variações de velocidade do fluido para evitar instabilidades no processo, como picos de pressão ou cavitação durante o throttling. Em aplicações industriais, uma resposta lenta pode amplificar perturbações na vazão, demandando ajustes no dimensionamento da tubulação downstream.
Velocidade do Fluido em uma Tubulação
A velocidade do fluido em uma tubulação é a taxa de deslocamento linear com que um meio (líquido, gás ou vapor) flui através de um conduto ou canal.
É um parâmetro essencial para o dimensionamento de tubulações, pois influencia o atrito, a queda de pressão, a erosão e a cavitação. Por exemplo, velocidades acima de 5 m/s em líquidos podem causar erosão em curvas, enquanto abaixo de 0,5 m/s em gases promove acúmulo de impurezas.
A velocidade (v) é calculada com base na taxa de fluxo volumétrico (Q) e na área da seção transversal (A) da tubulação, conforme a equação da continuidade: v = Q A
Onde: v em m/s, Q em m³/s e A em m². Faixas recomendadas variam por fluido: 1-3 m/s para água, 10-30 m/s para ar, conforme ASME B31.3. Em sistemas com válvulas de controle, velocidades elevadas no throttling aumentam o coeficiente Cv necessário, impactando a seleção do atuador.
| Fluido | Velocidade Recomendada (m/s) | Considerações Principais |
|---|---|---|
| Água Limpa | 1-3 | Evitar cavitação |
| Óleo | 0,5-2 | Minimizar viscosidade |
| Ar/Gás | 10-30 | Reduzir compressibilidade |
| Vapor | 20-40 | Prevenir erosão |
Como a Velocidade de Saída do Meio Afeta a Válvula de Controle?
As válvulas de controle são selecionadas meticulosamente para aplicações industriais com base na velocidade antecipada do fluxo do meio. Quando adequadamente combinadas, isso garante dinâmicas de fluido suaves através da tubulação e da montagem da válvula. No entanto, desvios na velocidade do meio em relação aos parâmetros de projeto podem comprometer o desempenho do sistema, levando a degradação mecânica, ineficiências operacionais ou falha total. A seguir, examinamos três cenários críticos em que velocidades incompatíveis perturbam o processo, destacando a necessidade de engenharia precisa.
Caso 1: Velocidade do Meio Excede os Limites Classificados (Alta Velocidade)
Considere um cenário em que a válvula de controle está corretamente dimensionada conforme as especificações de projeto, mas a velocidade do meio upstream ultrapassa o limite recomendado. A velocidade excessiva acelera a erosão em componentes internos, como o plug da válvula, o assento e os selos, devido a forças de cisalhamento intensificadas e impacto de partículas. Isso também pode induzir cavitação — onde quedas localizadas de pressão formam bolhas de vapor que colapsam violentamente, gerando ondas de choque que causam pites e fadiga nas superfícies da válvula.
A jusante, a tubulação de descarga, otimizada para taxas nominais de fluxo, experimenta abrasão e turbulência acentuadas, potencialmente erodindo as paredes dos tubos e acessórios. No geral, os estresses mecânicos amplificados promovem desalinhamento, desgaste acelerado e falha prematura. Para quantificar, as taxas de erosão podem aumentar exponencialmente com a velocidade; por exemplo, conforme as diretrizes da API RP 14E, velocidades excedendo 10-15 m/s em fluxos multifásicos podem reduzir a vida útil dos componentes em 50% ou mais.
Caso 2: Velocidade do Meio Fica Abaixo dos Limites Classificados (Baixa Velocidade)
Neste caso, a válvula de controle está alinhada com os critérios de projeto, mas a velocidade do meio é insuficiente. Velocidades de fluxo baixas reduzem a energia cinética do fluido, prejudicando sua capacidade de autotransporte através da tubulação. Consequentemente, sólidos suspensos ou impurezas se depositam ao redor do acabamento da válvula, fomentando acúmulo gradual e entupimentos recorrentes que demandam intervenções frequentes de manutenção.
Para válvulas de controle analógicas operando em modo de estrangulamento, velocidades persistentemente baixas frequentemente forçam a válvula a permanecer próxima à sua posição de abertura mínima, subutilizando sua faixa de curso. Isso resulta em uma razão de turndown reduzida (tipicamente <50:1), tempos de resposta lentos e desempenho subótimo em esquemas de controle PID. Com o tempo, tais condições exacerbam histerese e fricção estática, degradando ainda mais a precisão.
Caso 3: Dimensionamento Incorreto da Válvula com Velocidade Nominal do Meio
Aqui, a válvula de controle desvia das especificações de projeto, enquanto a velocidade do meio permanece dentro dos limites classificados. Se a área de saída da válvula for subdimensionada em relação ao tubo, a equação de continuidade dita uma aceleração da velocidade de fluxo na descarga (v = Q/A, onde Q é a taxa de fluxo volumétrico e A é a área transversal). Inversamente, uma saída superdimensionada desacelera o meio.
Tais incompatibilidades — decorrentes de cálculos errôneos de Cv, geometria de acabamento incompatível ou integração pobre com o layout da tubulação — induzem mudanças não intencionais na velocidade. Isso pode desencadear problemas de contrapressão, vibrações induzidas pelo fluxo ou recuperação ineficiente de pressão, estressando o atuador e comprometendo a estabilidade do processo.
Fatores Chave na Seleção de Válvulas de Controle e Gerenciamento de Velocidade do Meio
A seleção da válvula de controle apropriada requer uma avaliação holística de variáveis de processo para harmonizar com a velocidade do meio. Os seguintes fatores, extraídos de padrões como ISA-75.01 e ASME B16.34, guiam o design ótimo:
| Fator | Descrição | Relevância para a Velocidade |
|---|---|---|
| 1. Taxa de Fluxo (Q) | Fluxo volumétrico ou mássico requerido. | Determina diretamente a velocidade via v = Q/A; incompatibilidades alteram as dinâmicas de estrangulamento. |
| 2. Direção do Fluxo | Caminho uni- ou bidirecional. | Influencia a seleção de acabamento para minimizar turbulência induzida pela velocidade. |
| 3. Tipo de Fluido | Líquido, gás, vapor ou multifásico. | Dita limites de erosão/corrosão (ex.: fluidos viscosos toleram velocidades mais baixas). |
| 4. Capacidade da Válvula (Cv/Kv) | Coeficiente de fluxo para queda de pressão. | Garante que a velocidade permaneça dentro dos limites sob variações de ΔP. |
| 5. Tipo de Atuação da Válvula | Pneumática, elétrica ou hidráulica. | Afeta a resposta a perturbações de velocidade. |
| 6. Opções de Acabamento da Válvula | Plug contornado, guiado por gaiola, etc. | Otimiza o perfil de fluxo para controlar gradientes de velocidade. |
| 7. Densidade do Meio (ρ) | Gravidade específica do fluido. | Impacta o momento; meios mais densos requerem limites de velocidade para evitar erosão. |
| 8. Temperatura do Meio | Faixa operacional. | Afeta a viscosidade e mudanças de fase, alterando limites de velocidade. |
| 9. Resistência a Corrosão/Abrasão | Compatibilidade de materiais (ex.: Hastelloy para corrosivos). | Crítica para fluxos abrasivos de alta velocidade. |
| 10. Mecanismo de Controle | Analógico (4-20 mA) ou digital (HART). | Garante modulação precisa contra flutuações de velocidade. |
| 11. Velocidade Máxima do Atuador | Tempo de curso (ex.: 1-5 s). | Combina com as dinâmicas do sistema para prevenir sobressaltos de velocidade. |
| 12. Posição de Segurança | Aberta em falha (FO) ou fechada em falha (FC). | Protege contra surtos de velocidade durante desligamentos. |
| 13. Geometria da Tubulação | Diâmetro, curvas e layout. | Afeta perdas friccionais e distribuição de velocidade. |
| 14. Perfil de Pressão | ΔP upstream/downstream. | O princípio de Bernoulli liga à velocidade: v ∝ √(ΔP/ρ). |
| 15. Pureza do Meio | Limpo vs. sujo (partículas). | Meios sujos demandam velocidades mínimas mais altas para evitar sedimentação. |
| 16. Frequência de Uso | Contínua ou intermitente. | Influencia o desgaste de mudanças cíclicas de velocidade. |
Limites de Velocidade e Implicações no Sistema
Aderir aos padrões de projeto é fundamental para longevidade e eficiência. As velocidades máximas recomendadas, baseadas em referências de engenharia como o Engineering Toolbox e a API RP 14E, variam por meio para equilibrar erosão, ruído e perda de energia:
| Tipo de Meio | Faixa de Velocidade Recomendada (m/s) | Considerações Principais |
|---|---|---|
| Água (Líquido) | 1,5-3 (até 5 máx.) | Evitar cavitação; mais alta para linhas curtas. |
| Gás Natural | 15-30 (até 60-80 em tubos grandes) | Efeitos de compressibilidade; erosão em curvas. |
| Ar Comprimido | 20-30 (até 55) | Ruído e eficiência energética. |
| Vapor | 30-60 (até 100 superaquecido) | Riscos de mudança de fase; superaquecido tolera mais alto. |
| Suspensão | 1,5-3 (mín. para prevenir sedimentação) | Equilíbrio entre sedimentação e abrasão; concentração de sólidos chave. |
Em essência, a velocidade de saída do meio e o desempenho da válvula de controle estão inextricavelmente ligados. Desvios perturbam a garantia de fluxo, elevam custos de manutenção e comprometem a segurança. Ao avaliar rigorosamente esses fatores durante o projeto, os engenheiros podem mitigar riscos, garantindo operação robusta e previsível em processos industriais. Para aplicações específicas no local, consulte simulações CFD ou testes de campo para refinar esses parâmetros.
