Como escolher o manifold correto para transmissor de pressão

As válvulas manifold utilizada para instalação de instrumentos de pressão são formadas basicamente de várias válvulas simples em um único bloco de válvulas. Este método permite ao usuário usar essas múltiplas válvulas em um único bloco para executar várias funções e tarefas de forma segura  sem remover o instrumento. Quando necessário realizar a remoção e instalação do instrumento de forma segura  como essas válvulas estão todas concentradas em um único bloco  minimiza o número de conexões e possíveis pontos de vazamento, o que contribui para uma conexão de processo mais segura.

Um manifold é frequentemente usado em instrumentos de pressão manômetros e em particular os transmissores de pressão diferencial (DP) para que ele possa isolar e equalizar a pressão exercida no transmissor sempre que algum processo estiver ocorrendo. Esta válvula é manual, mas é útil para fins de calibração e manutenção.

O Manifold de 3 vias

 O manifold e um dispositivo que permite assegurar que a capsula sensora não receba pressão que exceda o seu limite de pressão do equipamento, é importante entender que o manifold embora possa bloquear o instrumento do processo , não é recomendado para isolar o instrumento do processo devendo para isso utilizar válvula de bloqueio específica para essa função.

Como o nome indica, o manifold de 3 válvulas é composto de três válvulas

– uma válvula de bloqueio de alta pressão,

uma válvula de bloqueio de pressão mais baixa

uma válvula de equalização.

As válvulas de bloqueio como já mencionado trabalham juntas para isolar os instrumentos. A válvula de equalização, colocada entre as conexões de processo do transmissor baixo e alto, garante pressão igual nos dois lados.

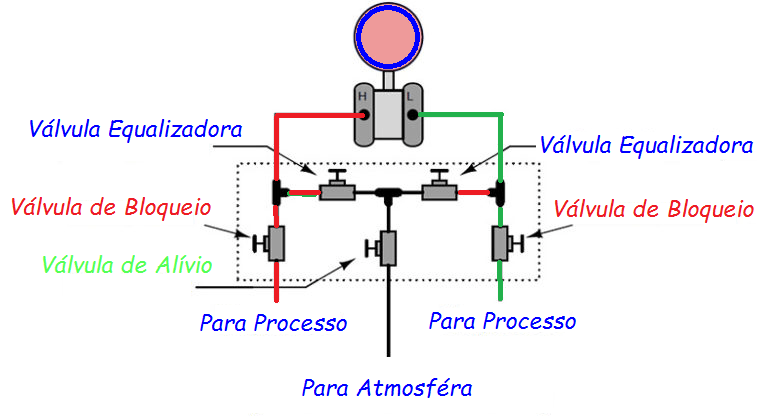

Estude a imagem abaixo representando um coletor de 3 válvulas mostrado dentro da caixa pontilhada. Frequentemente, uma válvula adicional, conhecida como válvula de sangria, emite a pressão retida na atmosfera.

Embora a imagem acima realmente mostre quatro válvulas, um manifold de 3 válvulas padrão apresenta apenas duas válvulas de bloqueio e uma de equalização, como mencionado anteriormente; a válvula de alivio geralmente não é incluída. Além disso, esta imagem mostra as três válvulas como dispositivos completamente separados que foram conectados entre si e ao transmissor através da tubulação. Em essência, esse tipo de válvula é fabricado como um dispositivo monolítico, apresentando todas as três válvulas que são fundidas em um único bloco metálico, que é conectado ao transmissor de pressão com vedações de anel Oring, que geralmente têm uma face flangeada. As válvulas de alivio ou sangria são, no entanto, conectadas separadamente. Eles são frequentemente enfiados nas câmaras do transmissor.

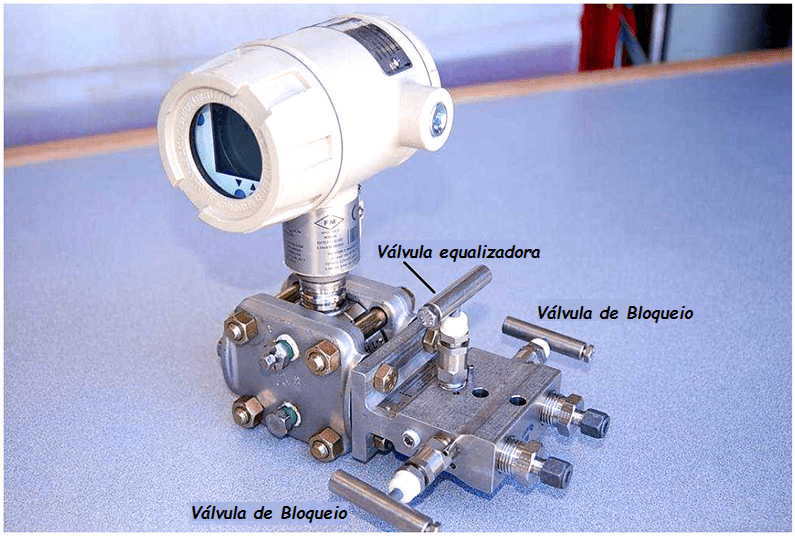

Consulte a imagem abaixo, que mostra outra versão de um coletor de 3 válvulas, conectado a um transmissor de pressão diferencial. Observe a porta superior na cápsula do diafragma; uma válvula de sangria pode ser inserida na porta externamente.

Geralmente, as duas válvulas de boqueio estão abertas para que a pressão do fluido possa alcançar o transmissor diferencial. No entanto, a válvula de equalização está bem fechada para impedir que o fluido passe entre os lados de baixa e alta pressão. Se o transmissor precisar passar por manutenção, ele deve ser isolado primeiro. Isso é feito desligando as válvulas do bloco e liberando a válvula de equalização.

Válvula de um transmissor de pressão diferencial com o coletor de 3 válvulas em serviço

Um coletor transmissor de pressão pode ser válvula executando as etapas descritas abaixo.

1. Verifique e certifique se todas as válvulas estão fechadas.
2. Abra as válvulas de equalização para verificar se é aplicada pressão uniforme em ambos os lados do coletor do transmissor. Essa pressão uniforme é formalmente chamada de pressão diferencial zero.
3. Abra lentamente a válvula de bloqueio de pressão mais alta. Inspecione os dois lados do transmissor e verifique se não há vazamentos.
4. Agora feche a válvula de equalização de forma que a pressão fique travada em ambos os lados do transmissor.
5. Solte a válvula de bloqueio de baixa pressão para exercer pressão no lado de baixa pressão do transmissor. Deixe a válvula permanecer aberta até que a pressão diferencial seja estabelecida.
6. O coletor do transmissor de pressão está agora em operação.

Em alguns casos, pode ser necessária uma válvula de sangria, permitindo que o ar retido seja liberado no ambiente através do compartimento da cápsula.

Retirada do transmissor de pressão com auxílio do manifold

Execute as etapas acima na ordem inversa para remover o transmissor de pressão diferencial de serviço.

Primeiro feche a válvula de bloqueio de baixa pressão.

Agora ligue a válvula de equalização

Feche a válvula de alta pressão.

O manifold do transmissor de pressão está inoperante agora.

Certifique-se de que as válvulas sejam abertas e fechadas na sequência exata apresentada aqui, a fim de verificar duas coisas principais – que uma alta pressão diferencial não seja alcançada ao isolar o coletor do transmissor de pressão e que a pressão do fluido interno seja mínima antes que o transmissor seja ventilado.

Mesmo depois de ser removida de serviço, a pressão ainda será exercida sobre a cápsula, que deve ser diminuída por sangramento. Assim, o último passo é abrir a válvula de sangria, que libera a pressão retida dentro do coletor do transmissor.

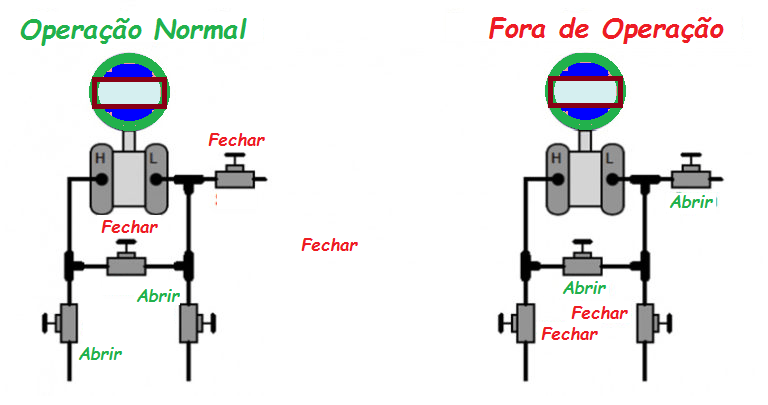

As ilustrações abaixo mostram as posições finais da válvula quando um transmissor está em serviço e quando foi removido.

Manifold de válvulas de 5 vias

Nesse tipo de coletor do transmissor de pressão, a válvula de sangria é incorporada. Em vez de liberar a pressão no próprio transmissor, essa válvula permite que a pressão retida seja passada através de um tubo e liberada em um local remoto. Se o coletor de válvulas de 5 vias estiver em operação normal, as válvulas de baixa e alta pressão são abertas, enquanto as outras duas estão fechadas. Certifique-se de que a válvula de equalização nunca seja aberta se as duas válvulas de bloqueio forem liberadas. Esse estado pode danificar o transmissor de pressão e o coletor ou até expor o pessoal a riscos se o fluido estiver muito quente ou de natureza radioativa. Portanto, um coletor transmissor de pressão de 5 válvulas geralmente evita situações desse tipo.

Válvula de um transmissor de pressão diferencial com coletor de 5 válvulas em serviço

1. Verifique se todas as cinco válvulas estão fechadas.
2. Abra a válvula de equalização primeiro para que a pressão diferencial zero seja aplicada às duas extremidades do transmissor.
3. Agora ligue a válvula de alta pressão lentamente, verificando simultaneamente possíveis vazamentos nos dois lados do transmissor.
4. Desligue a válvula de equalização para bloquear a pressão.
5. Ligue a válvula de baixa pressão; isso deve estabelecer uma pressão diferencial.
6. O transmissor está agora em serviço.

Remoção de um transmissor do coletor de 5 válvulas de serviço

Feche as válvulas de baixa e alta pressão. Solte a válvula de equalização e depois a válvula de sangria para emitir pressão do processo no ambiente. Agora, pode-se dizer que o transmissor está fora de serviço. Como no caso de um transmissor de coletor de 3 válvulas, a cápsula ainda estará sob pressão, que pode ser removida por sangramento.

As posições da válvula para estados operacionais e não operacionais são mostradas abaixo.

Lembre-se de nunca liberar a válvula de equalização se as duas válvulas de bloco forem abertas simultaneamente. Se não houver cuidado, o fluido do processo poderá alcançar os lados do transmissor de baixa e alta pressão passando pela válvula de equalização. Isso pode danificar o transmissor e até causar ferimentos. Se os tubos que conectam o processo e o coletor forem preenchidos com um fluido como glicerina ou água no vapor, ele será perdido. Fluidos completos podem ser usados ​​para direcionar a água do processo para longe dos tubos de impulso.

Distribuidores de válvula de 2 vias

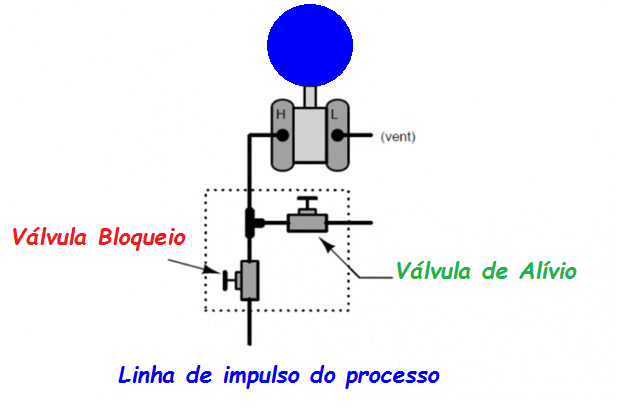

O coletor do transmissor de pressão de válvula bidirecional funciona melhor em aplicações de pressão manométrica e possui configurações de bloqueio e sangria simples. A porta de baixa pressão é liberada na atmosfera, enquanto a porta de alta pressão está conectada ao dispositivo.

Para remover o transmissor fora de serviço, feche a válvula de bloqueio e libere a válvula de sangria. Isso liberará a pressão do processo na atmosfera.

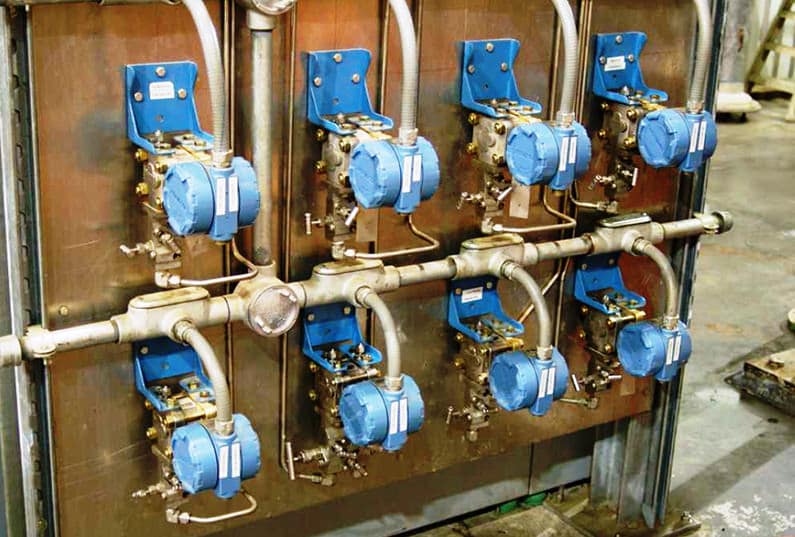

A imagem a seguir mostra oito transmissores de pressão conectados entre si. Sete deles apresentam uma cápsula única contendo as válvulas de bloqueio e de sangria, enquanto o oitavo transmissor (segundo transmissor da esquerda, localizado na linha inferior) é composto por um transmissor de 5 válvulas. Estude a figura com cuidado e observe que uma única válvula de sangria está conectada a todas as portas superiores. Somente o transmissor de 5 válvulas é equipado com duas válvulas de sangria, porque é o único dispositivo que pode estabelecer pressão diferencial. O restante dos transmissores são unidades de pressão manométrica e, portanto, apresentam apenas uma única válvula de sangria.

Assessoria Operacional

Ao abrir as válvulas, afaste-as pelo menos um quarto de volta. Isso evita a apreensão em operações normais e permite que o pessoal descubra facilmente os estados das válvulas.

Uma válvula fechada não gira facilmente porque está completamente apertada no lugar, enquanto uma válvula aberta pode girar facilmente em qualquer direção. No entanto, as válvulas fechadas não devem ser “recuadas” porque devem ser presas firmemente no lugar para permanecer na posição de desligamento.
