COMO USAR TRILHO “DIN” Cada vez se faz necessário o uso de montagens em painéis elétricos para as mais variadas finalidades, com isso vem se buscando formas de facilitar as montagens desses painéis nesse cenário uso de trilho foi se tornando cada vez mais comuns.
O Trilho “DIN” foi criado na Alemanha nos anos 70 se tornou padrão essa sigla significa “Deutsches Institut fur Normung” (Instituto Alemão de Normalização) Se tornando o simbolo de padronização técnicos na Alemanha. Com aumento constate de seu uso em montagens de painéis esse componente se padronizou na dimensão de 35 mm e vem sendo usado não somente em painéis de automação mas em todos os painéis para sistemas elétricos em todo mundo.
Entendendo o que é montagem em trilho DIN?
Um trilho DIN é um trilho de metal de um tipo padrão amplamente utilizado para montar componentes elétricos e equipamentos de controle industrial dentro de painéis e racks de equipamentos. O trilho DIN é utilizado como padrão eles são fabricados em chapa de aço carbono laminado a frio com acabamento superficial brilhante cromado ou zincado. Os trilhos são utilizados para conectar os blocos de terminas disjuntores temporizadores, CLP´s com bordas projetadas para que componentes plásticos possam ser “presos”. A fotografia 01 mostra blocos de terminais, soquetes de relé, fusíveis e mais blocos de terminais montados em um controle.

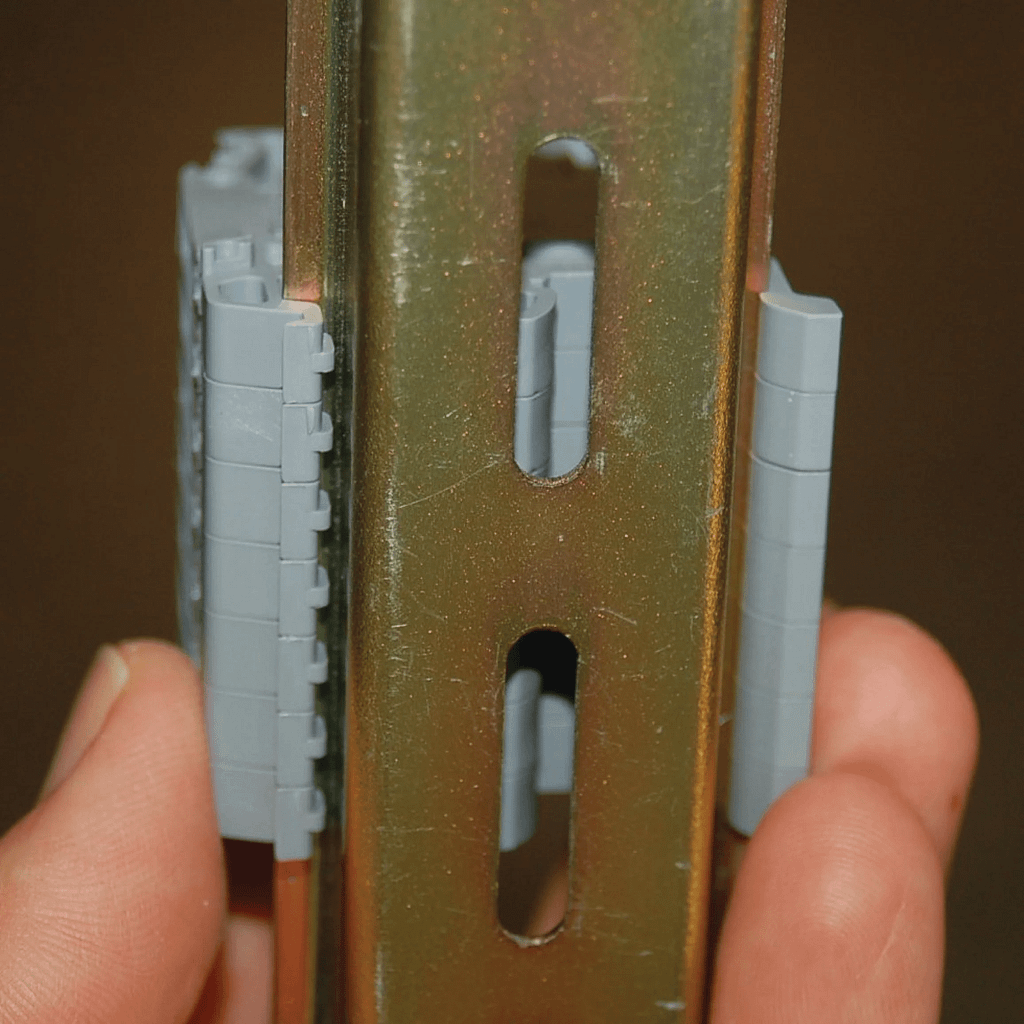

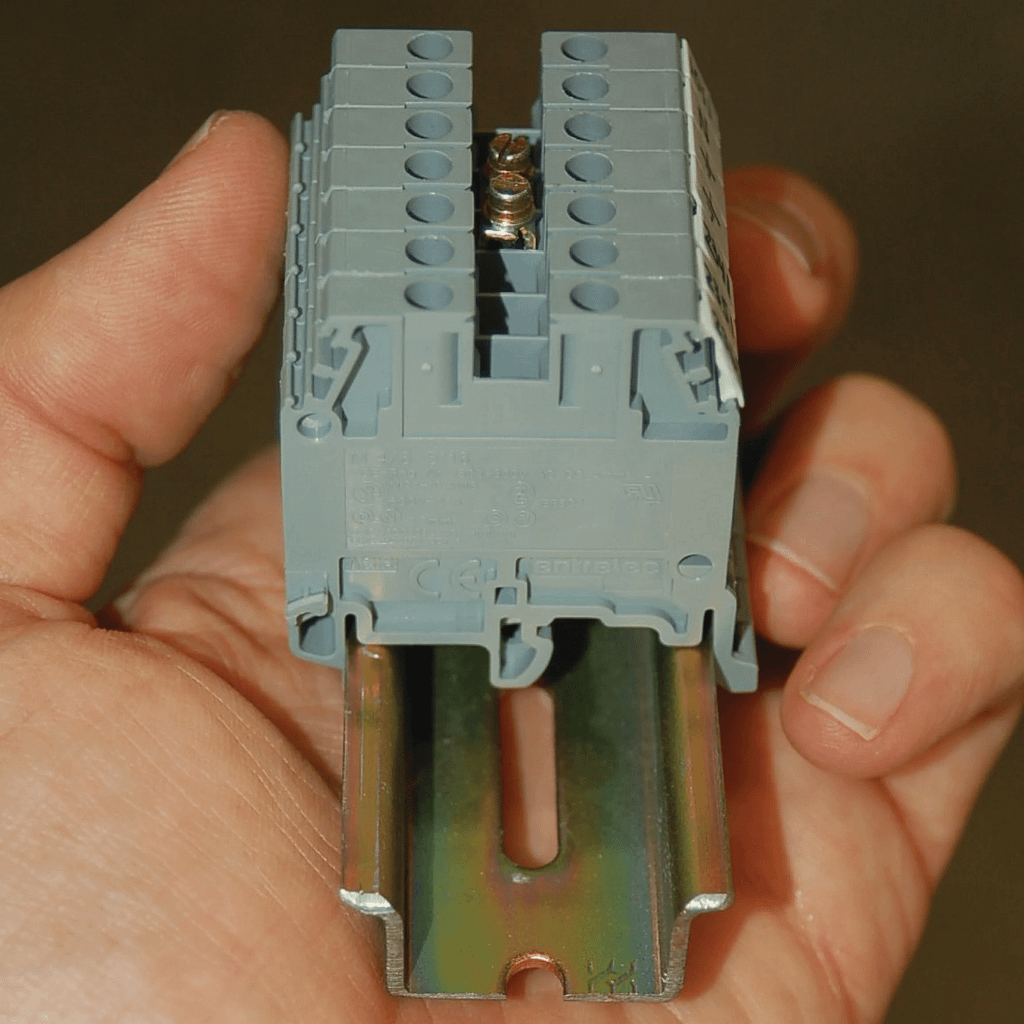

Na fotografia 02 mostra 2 grupos de bloco de terminal preso a um trilho DIN – uma de cima e outra de baixo – mostra como os braços especialmente formados em cada módulo de bloco de terminal se ajustam às bordas do trilho DIN para uma fixação segura:
O próprio trilho DIN é montado em qualquer superfície plana por meio de parafusos inseridos nas ranhuras de sua base. Na maioria dos casos, a superfície plana em questão é a placa de fundo metal de um gabinete elétrico ao qual todos os componentes elétricos desse gabinete são fixados
A montagem com uso do trilho DIN é a facilidade e comodidade para montar e desmontar os componentes elétricos ao invés fixar individualmente esses componentes a um placa de painel. O uso do trilho reduz consideravelmente o trabalho necessário para montar e desmontar o componente quando esse está preso ao trilho DIN quando comparado ao componentes preso diretamente. Facilitando significativamente as alterações que se fizerem necessárias atualmente como esse trilho está padronizado os diferentes fabricantes oferecem os seus dispositivos para montagem em trilho DIN, é fácil atualizar ou alterar o layout do painel simplesmente soltando os componentes, deslizando-os para novos locais no trilho ou substituindo-os por outros tipos ou estilos de componentes.
Montagem em trilho DIN
A fotografia 04 mostra um pouco da diversidade disponível nos componentes de montagem em trilho DIN. Da esquerda para a direita, vemos quatro relés, uma fonte de alimentação e três conversores de protocolo HART, todos presos ao mesmo trilho DIN de alumínio extrudado:
Conforme mencionado anteriormente, o trilho DIN está disponível em formas de chapa de aço estampada e alumínio extrudado.
Uma comparação dos dois materiais é mostrada aqui, com chapa de aço à esquerda e alumínio à direita:

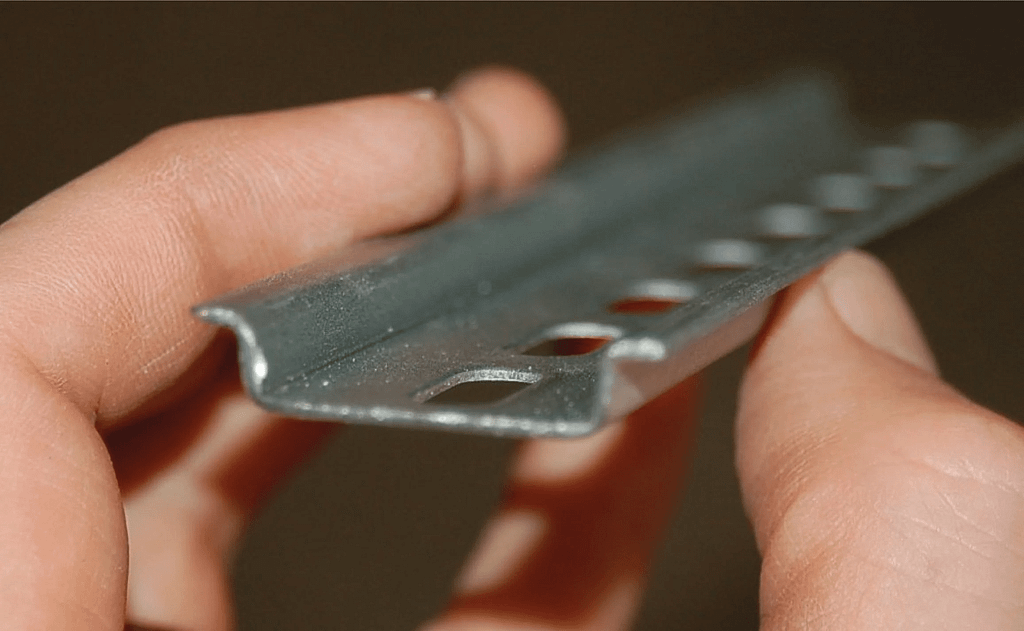

A forma do trilho DIN mostrado em todas as fotos até agora é conhecido como trilho DIN “top hat”(secção superior).

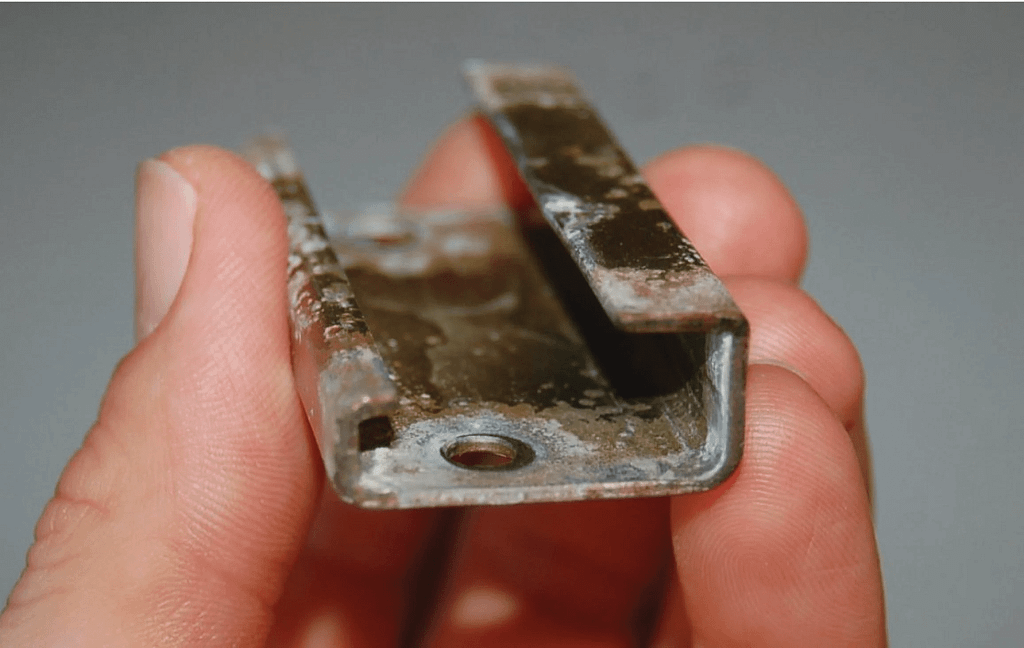

Uma variação no projeto do trilho DIN é o chamado trilho “G”, com uma forma marcadamente diferente:

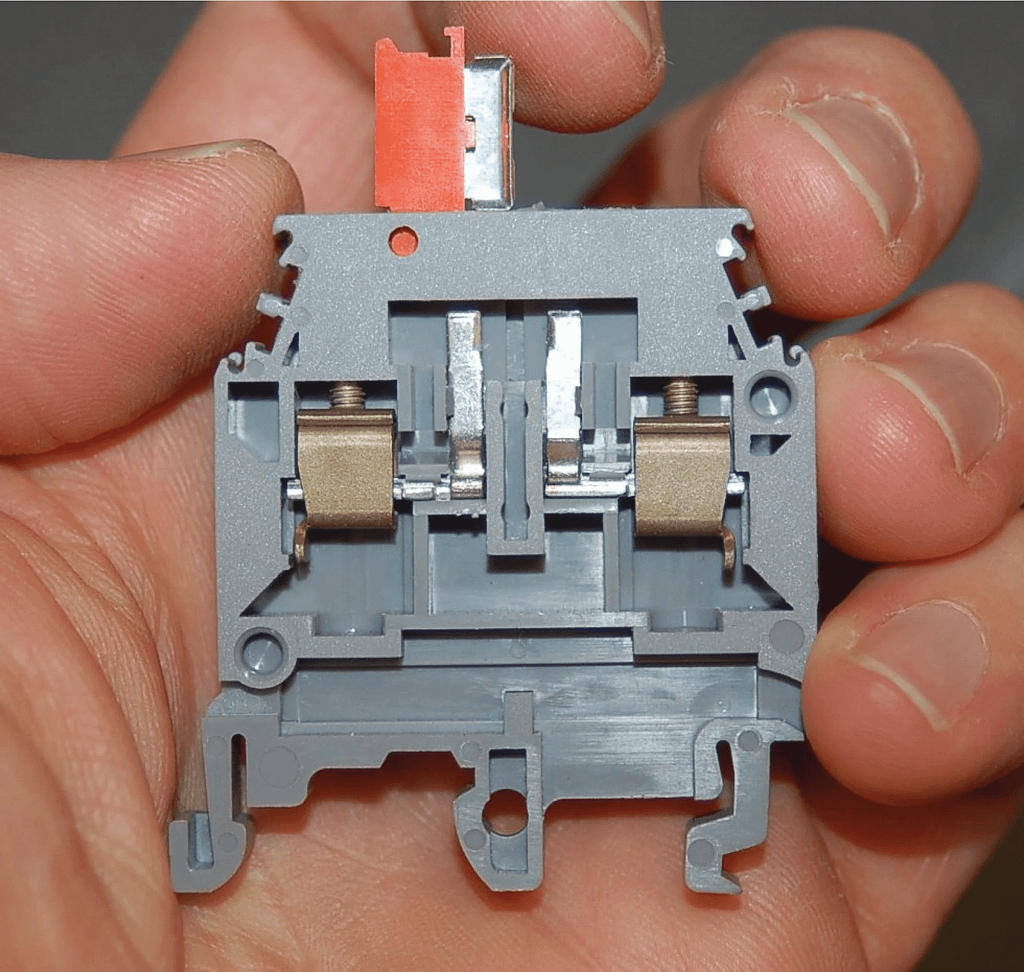

Felizmente, muitos blocos de terminais modulares são formados com a capacidade de prender em qualquer estilo de trilho DIN, como esses dois blocos especiais, o exemplo do lado esquerdo sendo um bloco de terminal com uma chave de desconexão embutida e o exemplo do lado direito sendo um bloco de terminais de “aterramento” cujos pontos de terminação são eletricamente comuns ao próprio trilho DIN:
Se você examinar a estrutura inferior de cada bloco, verá formações projetadas para prender nas bordas de um trilho DIN padrão (“top hat”) ou em um trilho DIN em forma de “G”. Padrões de trilho DIN menores também existem, embora sejam muito menos comuns do que o tamanho padrão de 35 mm:

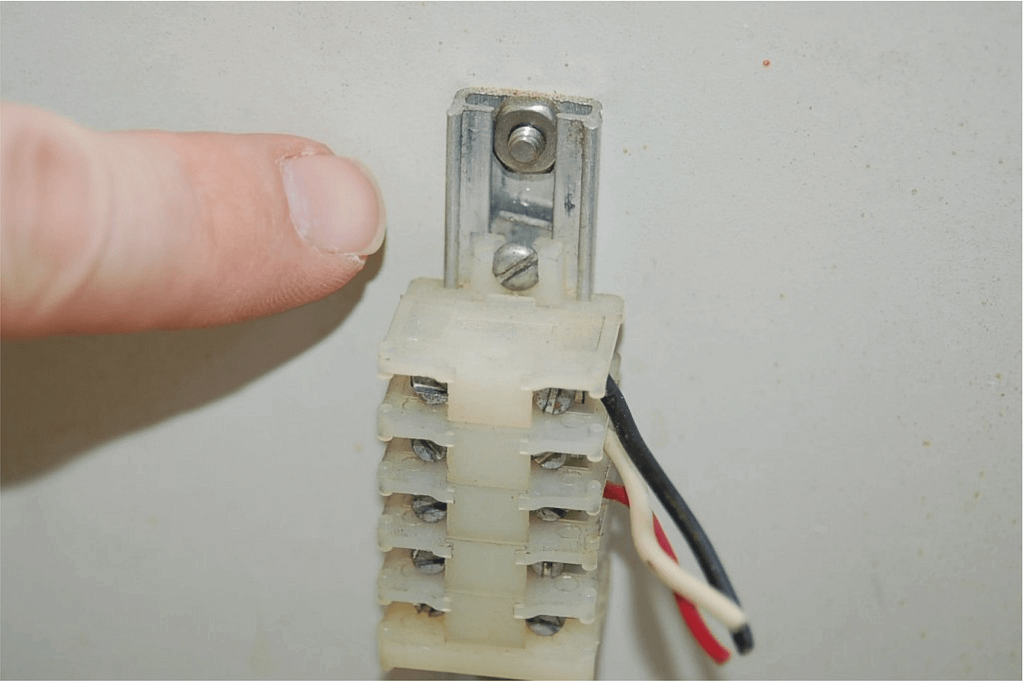

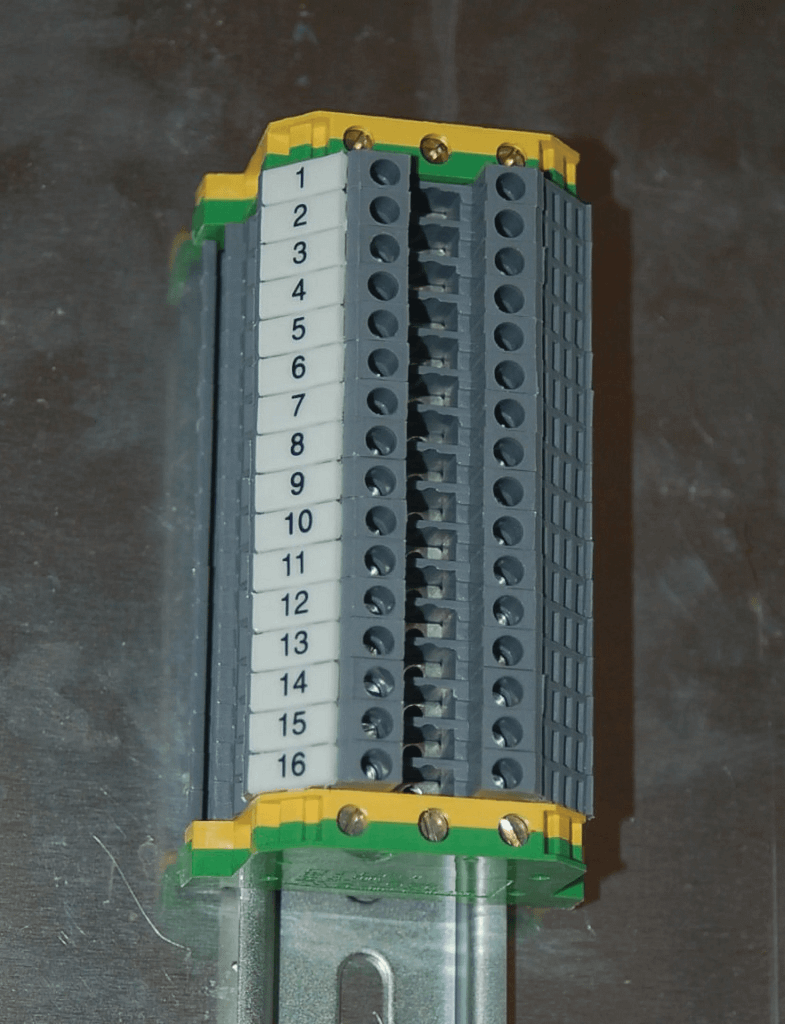

Um recurso interessante de muitos blocos de terminais do tipo trilho DIN é a capacidade de anexar números de terminal pré-impressos. Isso torna a documentação da fiação muito mais fácil, com cada conexão de terminal tendo seu próprio número de identificação exclusivo:
