Introdução
A manutenção e reparo de cilindros hidráulicos são cruciais para alcançar o desempenho máximo e durabilidade. Os cilindros hidráulicos desempenham um papel fundamental em diversas indústrias, fornecendo a potência e força necessárias para tarefas pesadas. A manutenção regular e reparos oportunos são indispensáveis para evitar falhas custosas.
Este guia destaca a importância primordial de manter os cilindros hidráulicos em condições de trabalho ótimas e abordar prontamente quaisquer problemas que surjam. Ao enfatizar a manutenção rotineira, inspeções minuciosas e solução especializada de problemas, o guia facilita a identificação e resolução de problemas potenciais. Ele também ressalta a importância de estabelecer parcerias com consultorias de maquinaria hidráulica e empresas de cilindros hidráulicos respeitáveis para serviços de reparo profissional, um aspecto fundamental das estratégias de manutenção eficaz.
Existem diversos tipos de cilindros hidráulicos, cada um projetado para atender a aplicações e necessidades específicas. Variações comuns incluem cilindros de simples e dupla ação, cilindros telescópicos e cilindros diferenciais. Esses cilindros são amplamente utilizados em indústrias como construção, manufatura, agricultura e transporte, onde desempenham papéis fundamentais em atividades que vão desde o levantamento e empurrão de cargas pesadas até o controle e acionamento precisos.
1- CILINDRO DE SIMPLES AÇÃO
Cilindros de simples ação são cilindros hidráulicos que geram força em apenas uma direção. Eles utilizam pressão hidráulica para estender o pistão, mas dependem de forças externas ou molas para retrair. Esses cilindros são comumente empregados em aplicações onde a carga precisa ser elevada ou movida em uma direção, como em caminhões basculantes ou prensas hidráulicas.
2 – CILINDRO DE DUPLA AÇÃO
Os cilindros de dupla ação representam o tipo mais comum de cilindro hidráulico encontrado na indústria. Possibilitam a geração de força em ambas as direções, viabilizando tanto a extensão quanto a retração do pistão. Amplamente empregados em diversos setores industriais, esses cilindros desempenham funções como levantamento, empurrão e puxão. Sua versatilidade e capacidade de controlar os movimentos de forma precisa os tornam ideais para uma ampla gama de aplicações, desde equipamentos de construção até máquinas industriais.
3 – CILINDROS TELESCÓPICOS
Os cilindros telescópicos, também conhecidos como cilindros de estágio múltiplo, são dispositivos hidráulicos compostos por vários cilindros encaixados uns dentro dos outros, permitindo sua expansão e retração. Essa configuração proporciona um curso de deslocamento estendido, sendo útil em situações que exigem movimento em distâncias longas dentro de espaços limitados.
Eles são comuns em aplicações como guindastes, reboques basculantes e elevadores hidráulicos, devido à capacidade de fornecer alcance e potência em áreas restritas. Além disso, existem outros tipos de cilindros hidráulicos, tais como os de ação simples e dupla ação, cada um com suas próprias características e aplicações específicas.
A análise de cilindros hidráulicos operando com carregamentos de compressão mostra a importância de dimensioná-los quanto à flambagem, levando em consideração parâmetros como pressão interna, atrito nos mancais e peso do atuador. Esses parâmetros influenciam significativamente o dimensionamento e o comportamento do cilindro hidráulico telescópico.
4- CILINDROS TANDEM
O QUE SÃO CILINDROS TANDEN
Um cilindro tandem combina dois cilindros em uma única unidade. Esses cilindros são alinhados em série, cada um equipado com um pistão. Uma biela geralmente une os dois pistões, facilitando a transferência de seu movimento para um mecanismo externo.
Essa configuração aumenta a área superficial disponível para que o fluido – ar ou líquido hidráulico – exerça força, resultando em dobro da saída de força em comparação com um único cilindro de tamanho de furo semelhante, tudo sem exigir pressão adicional.
Dependendo de sua aplicação, esse dispositivo pode funcionar como um componente compacto integrado a um sistema de automação ou como um elemento robusto dentro de máquinas pesadas. Por exemplo, desempenha um papel vital nos sistemas hidráulicos de equipamentos de construção e mineração.
PARA QUE SERVEM OS CILINDROS HIDRÁULICOS TANDEM?
Os cilindros hidráulicos tandem desempenham um papel crucial em uma variedade de aplicações industriais pesadas, encontradas em setores como construção, manufatura e agricultura. Eles são particularmente úteis em situações onde um único cilindro hidráulico não seria capaz de fornecer a potência necessária, mas o espaço disponível não comporta um cilindro hidráulico de grande porte. Além disso, esses cilindros compactos podem oferecer uma potência equivalente em um espaço menor, graças à combinação de dois cilindros trabalhando em conjunto para gerar forças elevadas.
Os veículos industriais frequentemente fazem uso desses cilindros. Por exemplo, empilhadeiras os utilizam para elevar os garfos, enquanto guindastes de construção de grande porte empregam vários cilindros hidráulicos tandem em suas operações.
Da mesma forma, equipamentos agrícolas robustos, como colheitadeiras e pulverizadores, contam com cilindros tandem para alcançar os níveis de força necessários. E nos setores de mineração e escavação, onde operam alguns dos equipamentos industriais mais poderosos do mundo, os cilindros tandem são comuns devido à sua capacidade de lidar com cargas pesadas de maneira eficiente.
COMO OS CILINDROS HIDRÁULICOS TANDEM FUNCIONAM?
Os cilindros hidráulicos possuem um design simples que os torna altamente confiáveis. De fato, um cilindro hidráulico tandem simplificado consiste em apenas quatro componentes básicos: o tubo (ou carcaça), a haste do pistão dentro do tubo, a extremidade fechada em uma extremidade do tubo e a extremidade aberta na outra. A força hidráulica impulsiona o pistão através do tubo e para fora da extremidade aberta. Nos cilindros tandem, dois cilindros são conectados, permitindo o uso de apenas uma haste do pistão.
A potência desses cilindros deriva da pressão hidráulica, gerada quando o fluido é injetado no cilindro. O acúmulo rápido de fluido impulsiona o pistão para frente com grande força. Quando em uso, a pressão hidráulica não precisa ser aumentada; a força resultante é duplicada devido ao percurso de deslocamento ser dobrado.
Além de serem mais compactos que os grandes cilindros individuais, os cilindros tandem não exigem as altas pressões hidráulicas necessárias em mecanismos de cilindro único de grande porte. Isso pode representar uma economia significativa, já que a instalação de novas linhas hidráulicas para suportar pressões mais altas não é necessária ao migrar de cilindros menores para cilindros tandem.
Simples Ação
O curso de trabalho (sob pressão do fluido) ocorre apenas em uma direção. O curso reverso é assistido por uma mola ou outra força externa, como a carga. A montagem de simples ação pode funcionar como tipo empurrar ou puxar. No tipo de empurrar, o movimento para frente constitui o curso de trabalho, e vice-versa.
Dupla Ação
A pressão do fluido opera em ambas as direções: movimento para frente (ou extensão da haste) e curso reverso. Em essência, todos os movimentos são cursos de trabalho. Essa operação fornece um movimento mais controlado e é adequada para sistemas específicos, como prensas e ferramentas de elevação.
INDICADORES DE PROBLEMAS EM CILYNDROS HIDRAULICOS
Indicadores de Problemas em Cilindros Hidráulicos Identificar sinais de falhas precocemente em cilindros hidráulicos é fundamental para manter a funcionalidade ótima e evitar custosos danos ao sistema. Alguns sinais de problemas incluem:
- Vazamentos de fluido
- Movimento lento ou irregular do cilindro
- Ruídos incomuns durante a operação
- Desempenho geral reduzido
- Evidências de desgaste, como vedações comprometidas, hastes dobradas ou vazamentos de fluido
I
Práticas Recomendadas para a Manutenção de Cilindros Hidráulicos
Para garantir a manutenção e desempenho dos cilindros hidráulicos, práticas regulares de manutenção são essenciais. A limpeza e inspeção regulares dos cilindros identificam desgastes, contaminação ou vazamentos de fluido. É fundamental lubrificar as partes móveis do cilindro, incluindo a haste e as vedações, com os lubrificantes apropriados. Isso minimiza o atrito e garantirá um funcionamento suave. A manutenção das vedações também é vital para prevenir vazamentos de fluido e manter o desempenho ideal .As práticas recomendadas para a manutenção de cilindros hidráulicos incluem:
- Limpeza e filtragem adequadas do fluido hidráulico
- Verificar se há vazamentos de fluido, corrosão, danos físicos ou qualquer outro sinal de desgaste
- Monitoramento regular do desgaste dos selos dos cilindros
- Limpeza e lubrificação regular das hastes dos cilindros
- Aplicação de lubrificação adequada na superfície das hastes
- Verificação e ajuste da folga nos rolamentos
- Inspeção visual e verificação de vazamentos
- Utilização de componentes de qualidade e seguimento dos procedimentos corretos de instalação
- Manutenção dos sistemas de vedação
- Utilização de lubrificantes recomendados pelo fabricante e certificação de aplicá-los de forma uniforme em toda a extensão da haste

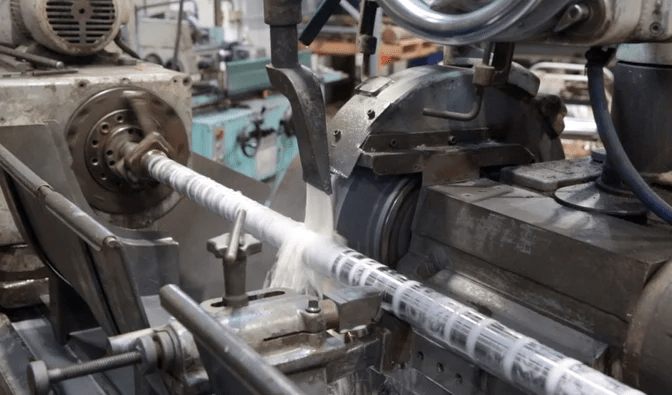

Re-Cromagem da Haste do Cilindro Hidráulico e Reparo do Pistão Hidráulico
Na manutenção do cilindro hidráulico, a re-cromagem da haste é um processo que envolve a remoção do revestimento de cromo danificado ou desgastado da superfície da haste e a aplicação de uma nova camada de cromo de alta qualidade. Esse processo ajuda a restaurar a suavidade e durabilidade da haste, prevenindo desgaste prematuro e corrosão. A manutenção geral do cilindro hidráulico pode ser significativamente estendida com a rechromagem, reduzindo a necessidade de substituições frequentes e economizando dinheiro a longo prazo.
Ao buscar serviços de rechromagem da haste, é essencial encontrar um provedor confiável com expertise no campo para garantir a mais alta qualidade de mão de obra e a restauração precisa da superfície da haste.
Problemas com o pistão hidráulico podem prejudicar o funcionamento dos sistemas hidráulicos. Identificar vazamentos, movimentos irregulares ou pressão inadequada é crucial para resolver problemas a tempo. As opções de reparo incluem substituição de vedações, reselamento ou revisão completa, conforme necessário. Reparar o pistão rapidamente é fundamental para evitar danos adicionais e garantir o desempenho ideal do sistema. Ignorar problemas pode resultar em riscos de segurança, falhas e tempo de inatividade caro. É essencial buscar serviços profissionais para restaurar a funcionalidade do pistão e manter a eficiência do sistema hidráulico.
Em conclusão, a manutenção adequada e reparos oportunos dos cilindros hidráulicos são essenciais para garantir o desempenho ótimo e a longevidade desses componentes críticos. Compreender os componentes e tipos de cilindros hidráulicos, bem como antecipar problemas potenciais, ajudará a resolvê-los antes que se tornem problemas graves. Limpeza regular, inspeção, lubrificação e adesão a práticas de manutenção preventiva são essenciais para manter os cilindros hidráulicos em condições ideais. Além disso, quando são necessários reparos, escolher uma oficina de manutenção de cilindros hidráulicos respeitável é crucial para garantir um serviço profissional e confiável.
