Dicas para Resolução de Falhas em Termoresistencia RTD
Os sensores de temperatura tipo (RTDs) são os sensores que tem o seu funcionamento baseado em função da variação de resistência em função da variação de temperatura, esses instrumentos são amplamente usados nos mais variados tipos de processo. Quando olhamos para as variáveis de processo podemos entender que entre todas as variáveis a variável temperatura é a variável mais comuns nos processos. Atualmente cada vez mais os sistemas estão se automatizando sendo assim precisamos usar sensores para controlar os processos nas mais diversas áreas (residencial, comercial, médica, industrial).
Os RTD´s como já mencionado são utilizados nos mais diversos processos, por serem muitos utilizados identificamos diferentes tipos de problemas ao serem aplicados nos processos.
Na tabela abaixo vamos listar alguns dos problemas mais comuns encontrado nas aplicações onde utilizamos esse tipo de sensor como complemente aos problemas apresentamos possíveis métodos para resolução dos problemas e possíveis soluções:
Dicas de resolução de problemas em Termoresistencia RTD
Problema |
Possíveis causas |
Possíveis Soluções |
| Indicação de temperatura geralmente muito alta | Cabo do condutor com resistência muito alta não compensado
|
Se possível: (1) Instale cabos de tamanho maior. (2) Compense os condutores (3) Use os transmissores do cabeçote do sensor (4) Converta para circuitos de 3 ou 4 fios (5) Reduza os comprimentos dos condutores de conexão |
| Autoaquecimento loop com corrente muito alta. | A corrente no loope de medição menor (corrente de 1mA recomendada) | |

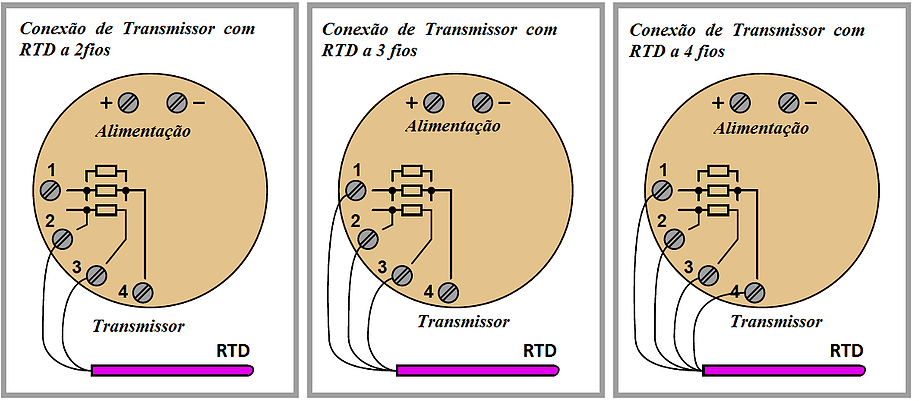

| A indicação de temperatura muda com a mudança da temperatura ambiente | Sensor RTD em circuito de 2 fios; o cabo de conexão está sujeito a uma grande mudança de temperatura. | (1) Converta para um circuito de 3 fios, o que essencialmente eliminará os efeitos da temperatura ambiente (2) Converta para um circuito de 4 fios – neste caso, os efeitos de resistência do cabo de conexão são completamente eliminados. |
|
O erro de indicação de temperatura aumenta com o aumento da temperatura (indicação muito baixa)
|
Diminuindo a resistência de isolamento, atua como um caminho de desvio para o sinal medido | (1) A resistência de isolamento de aproximadamente 0,1M Ω em paralelo com 100 Ω dá um erro da mesma magnitude que os sensores RTD Classe B de tolerância. As recomendações mínimas para resistência de isolamento de acordo com IEC60751 são: (a) A resistência de isolamento a 20 ° C (68 ° F) deve ser maior ou igual a 100M Ω (b) A resistência de isolamento a 500 ° C (930 ° F) deve ser maior ou igual a 2 M Ω (2) Substitua o sensor RTD com defeito |
| Desvios da indicação de temperatura dos valores da tabela | (1) Material do condutor ruim, contaminação, umidade, (2) Diferença de temperatura entre os terminais dos cabos de conexão. (3) Corrosão nos terminais de conexão no cabeçote de conexão. |
(1) Verifique a instalação (2) Isole termicamente os terminais (coloque à mesma temperatura) |
| A indicação muda ao longo do tempo | Envelhecimento térmico | (1) Selecione o projeto de alta temperatura adequado (2) Recalibre regularmente (3) Substitua o sensor se necessário. |
Resistência de isolamento de RTD:
É através da resistência de isolamento que identificamos uma possível fuga de corrente através do isolamento dos fios condutores da resistência do sensor. Um cabo em bom estado é por assim dizer a essência para o bom funcionamento do sensor de temperatura pois, um cabo com alta resistência de isolamento indica uma que não teremos problema de medição pois indica que o cabo está bom, enquanto o cabo com baixa resistência de isolamento certamente irá implicar em erros de medição com o RTD, podendo resultar em fuga de corrente.
Em geral, uma mudança na resistência de isolamento do RTD ao longo do tempo causa a criação de curtos-circuitos parasitas que atuam como resistores em paralelo com a resistência real do sensor RTD.
A corrente de derivação resultante causa um sinal de medição incorreto inferior. O efeito de baixa resistência de isolamento aumenta para resistências de sensores RTD, por exemplo, o efeito de baixa resistência de isolamento é sentido mais com um Pt1000Ω do que com um sensor Pt100Ω.
Testando um sensor RTD
Dois testes comuns são geralmente realizados em um RTD. Eles são:
(a) Teste de continuidade geralmente com um multímetro
(b) Teste de resistência de isolamento com um testador de isolamento, por exemplo, 60 – 500 V
Um sensor Pt100Ω RTD é considerado em boas condições se:
(a) Um teste de continuidade dá um valor de resistência de aproximadamente 110Ω
(b) Um teste de isolamento fornece uma resistência de isolamento de 100MΩ ou superior
Todos os testes no sensor RTD são feitos em temperatura ambiente.
