Quando iniciamos nossa atividades como técnicos e ou engenheiros precisamos nos familiarizar com os procedimenos para realização de uma atividade que por mais simples que seja preciamos tomar as devidas preocauções para realização do trabalho com segurança.
Sabendo desse caso vamos abordar neste artigo o procedimento para manutenção preventiva associada a calibração do instrumento em um transmissor de pressão e o sensor de pressão que está associado a ele.
Antes de iniciar o trabalho em campo precisamos fazer a preparação para o trabalho, por mais que já tenha sido planejado pelo planejador, nos que somos técnicos que iremos realizar a atividade precisamos realizar nosso planejamento pessoal que é organizar mentalmente os passos para realização ds tarefa.
Após fazer essa analise e entender o trabalho a ser realizado seguir os passos iniciais.
Junto a operação informar a necessidade de realizar o trabalho no equipamento e solicitar a permissão de trabalho, nesta deve conter o TAG do instrumento, nome do executante as recomensações para realização do trabalho de forma segura.
Execute as atividades abaixo mencionadas antes de iniciar o trabalho de PM:
Os seguintes instrumentos de teste e calibração (ITC) são necessários para a atividade de manutenção.
- Multímetro digital
- Scandura ou bomba de pressão conforme a faixa de transmissor de pressão
- Comunicador HART
- Bolsa de ferramentas com todas as ferramentas necessárias;
Além das recomendações anteriores é importante verificar toda documentação antes da realização da PM.
- Instrumentos de teste e calibração devem ser verificados um dia antes do trabalho de PM.
Certifique-se de que os instrumentos alimentados por bateria estejam devidamente carregados. - O adesivo de calibração mencionado abaixo (ou tipo similar de etiqueta) deve ser verificado no TCI para confirmar a validade da calibração do instrumento.
- Todos os equipamentos de proteção individual (EPI) obrigatórios devem ser providenciados antes de iniciar o trabalho de manutenção.
- Verifique a folha de dados dos transmissores de pressão e anote a faixa de medição do transmissor.
Procedimento de manutenção preventiva do transmissor de pressão
- Obtenha a permissão de trabalho apropriada e as aprovações necessárias das pessoas envolvidas.
- Ignore a lógica se o transmissor de pressão estiver tendo quaisquer intertravamentos (sempre obtenha a aprovação de desvio das operações e preencha o Formulário de Desvio de Intertravamento).
- Se um transmissor de pressão (PT) for usado para controle de processo usando uma válvula de controle, peça ao engenheiro de operação para colocar o controlador PID (loop de controle) no modo manual.
- Peça ao engenheiro de operação para providenciar o isolamento do transmissor de pressão através de uma válvula de isolamento do processo. (se necessário)
- Verifique o número da etiqueta do transmissor de pressão. Você deve sempre perguntar o valor mostrado pelo transmissor de pressão nos sistemas DCS/SCADA/PLC e cruzar o valor no transmissor instalado em campo. Esta é uma dupla confirmação para identificar a etiqueta adequada. (opcional)
- Anote o valor mostrado pelo transmissor de pressão antes de iniciar o trabalho de PM.
- Abra a tampa traseira do transmissor de pressão e você encontrará as conexões dos cabos e terminais .
- Anote todas as conexões de cabo. Para que, após a conclusão do trabalho, todas as conexões de cabo sejam restauradas corretamente.
- Verifique a tensão de alimentação.
- Conecte o comunicador HART ao transmissor de pressão.
- Confirme se o transmissor de pressão está isolado com o ponto de tomada do processo.
- Isole e verifique o zero do transmissor de pressão. Abra a válvula de equalização e
- Drene adequadamente o fluido, se necessário, e verifique a leitura zero (para serviços perigosos, feche o dreno, se necessário).

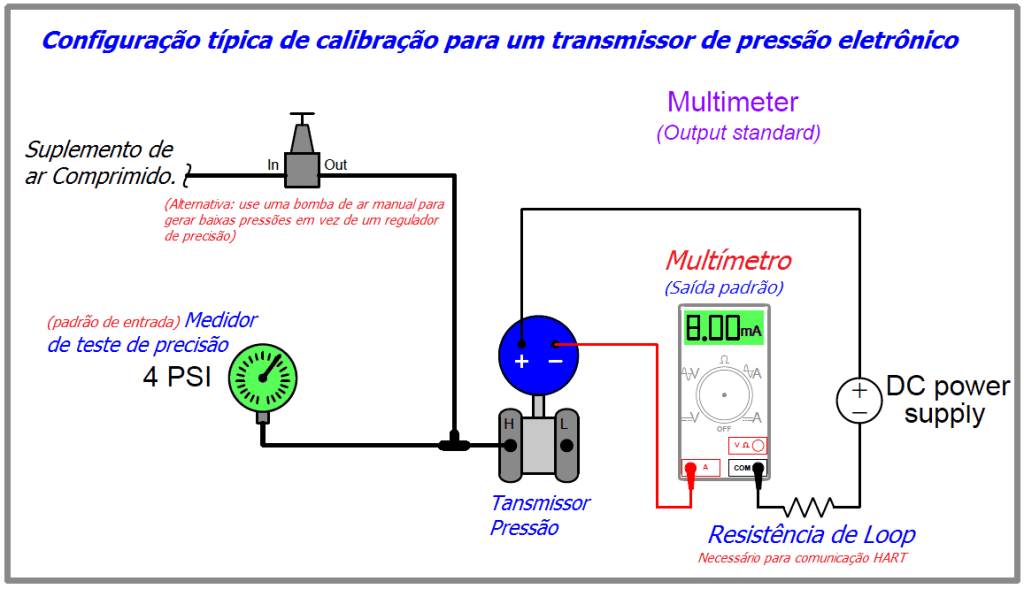

- Conecte o Scandura ou Bomba de Pressão ou Fonte de Pressão ao transmissor de pressão.
- Verifique a faixa da folha de dados e a faixa configurada do transmissor de pressão.
- Aplique a pressão necessária ao transmissor de pressão com a ajuda de uma bomba de pressão ou fonte de pressão.
- Anote a leitura do transmissor de pressão no campo e também anote a leitura da sala de controle (DCS/PLC/SCADA).
- Repita a etapa acima para diferentes pontos de pressão, como 0%, 25%, 50%, 75% e 100% da faixa configurada do transmissor de pressão. Registre os valores na tabela abaixo.
| % do intervalo | Entrada de TCI | Valor na exibição de campo | Valor em DCS/SCADA/PLC |
| 0 | 0 | ||
| 25 | 2,5 | ||
| 50 | 5 | ||
| 75 | 7,5 | ||
| 100 | 10 | ||
| 75 | 7,5 | ||
| 50 | 5 | ||
| 25 | 2,5 | ||
| 0 | 0 |
Nota: A tabela acima mostra uma faixa de transmissor de pressão de 0 a 10 kg/cm2
Verificações adicionais caso aconteça desvio na calibração.
Continue verificando vazamentos com o detector de vazamento de líquido (ou qualquer outra solução) após aumentar a pressão em intervalos regulares.
- Se o transmissor de pressão gerar a saída com um erro menor que o erro máximo permitido, ambas as leituras estão corretas. Se o transmissor apresentar erros maiores do que o erro máximo permitido, calibre o transmissor . E após a calibração, verifique novamente todos os valores.
- Restaure as conexões originais. Leve o transmissor na linha.
- Feche a tampa traseira do transmissor de pressão e aplique fita de monção ou silástico, o que for aplicável.
- Após normalizar o transmissor de pressão, verifique os valores atuais de PT com os valores antigos tomados antes do trabalho e pergunte se as operações estão corretas ou não (às vezes devido ao processo em andamento os valores podem diferir). Se não estiver ok, verifique novamente as conexões. (Opcional)
- Aplique um adesivo de calibração no transmissor de pressão com a data de vencimento de calibração apropriada.
- Limpe o transmissor de pressão.
- Restaure os intertravamentos se houver e também peça ao engenheiro de operação para colocar a malha de controle novamente no modo automático se for feita no modo manual.
- Feche a permissão de trabalho.
- Preencha o registro de calibração do transmissor de pressão.
Lista de verificação do transmissor de pressão
A lista de verificação PM do transmissor de pressão a ser preenchida é mencionada a seguir.
- Número da etiqueta do Instrumento
- Número do pedido
- Número da Permissão
- Faixa de Instrumento
- Data de Calibração
- Valor antes de fazer o trabalho
- Valor depois de fazer o trabalho
- Marca e número do modelo do transmissor
- Instrumento de teste e calibração usado
- Resultado do teste
- Técnicos envolvidos no trabalho
- Engenheiros envolvidos no trabalho
Calibração de instrumento em campo (on-line) – sem a necessidade de levar para calibração em bancada.
Exemplo de calibração de manômetro.
